Módulo lineal accionado por correa industrial de carrera larga de 3500 mm

Hogar / Productos / Módulo de movimiento lineal / Módulo lineal accionado por correa / Módulo lineal accionado por correa industrial de carrera larga de 3500 mm

  • Módulo lineal accionado por correa industrial de carrera larga de 3500 mm
  • Módulo lineal accionado por correa industrial de carrera larga de 3500 mm
  • Módulo lineal accionado por correa industrial de carrera larga de 3500 mm
  • Módulo lineal accionado por correa industrial de carrera larga de 3500 mm
Módulo lineal accionado por correa

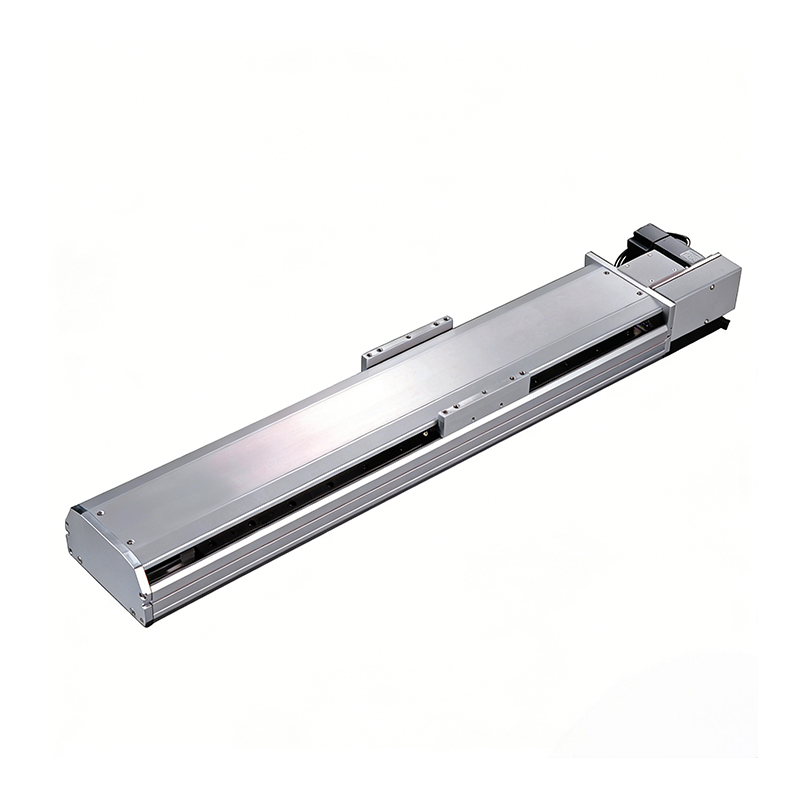

Módulo lineal accionado por correa industrial de carrera larga de 3500 mm

Este módulo lineal industrial accionado por correa de carrera larga está diseñado para aplicaciones de movimiento lineal a gran escala. Ofrece una longitud de carrera efectiva de 3500 mm con una capacidad de carga útil máxima de 85 kg. Equipado con dos juegos de rieles guía lineales de precisión, garantiza un movimiento estable y suave en largas distancias de viaje.
Se utiliza ampliamente en sistemas de corte por láser, equipos de impresión de gran formato, sistemas de manipulación de pórticos y aplicaciones logísticas de almacén que requieren un posicionamiento estable y de largo alcance. El módulo está construido con un perfil de aleación de aluminio de alta resistencia para un rendimiento estable y una protección eficaz contra el polvo.
Este módulo lineal accionado por correa se caracteriza por un bajo mantenimiento y una larga vida útil en condiciones de trabajo continuo.

Correo electrónico: [email protected]
    Consúltenos
ANTERIOR:No previous article
SIGUIENTE:Módulo lineal accionado por correa de precisión de alta velocidad de 2080 mm/s

  • Especificaciones:

    Categoría Artículo Especificación
    Especificaciones Repetibilidad (mm) ±0,04
    Cable de tornillo de bola (mm) 40
    Velocidad máxima (mm/s) 2000
    Carga útil máxima (horizontal, kg) 85
    Carga útil máxima (vertical, kg) 14
    Empuje nominal (N) 367
    Paso de carrera (mm) 50-3500 mm/intervalo 50, paso 50 mm
    Piezas Salida del servomotor de CA (W) 750
    Tornillo de bola ∅ (mm) 50
    Guía lineal de alta rigidez (mm) W23xH18
    Afuera EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    Sensor de hogar

    Diseño del sensor:

    Voladizo permitido:

    Instalación horizontal A B C Instalación de pared A B C
    Plomo 45 kg 1588 600 349 Plomo 40 kg 500 685 1805
    65 kg 1052 328 285 60 kg 315 430 1152
    85 kg 768 281 206 85 kg 206 281 768

    Momento de carga estática:

    Artículo Valor (Unidad: Nm)
    MI 2052
    MP 2052
    MR 1810

    Los valores de torque que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente cumpliendo las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

  • Estructura del producto:

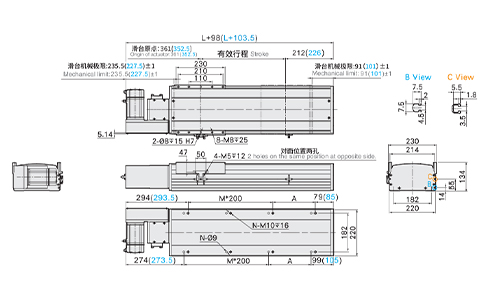

    Lado derecho del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

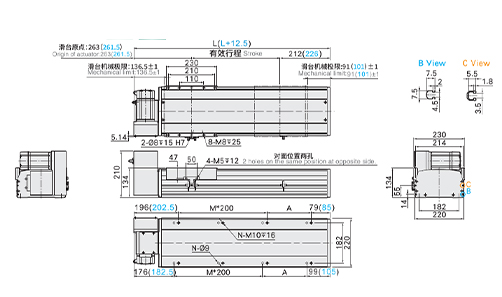

    Lado superior derecho del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

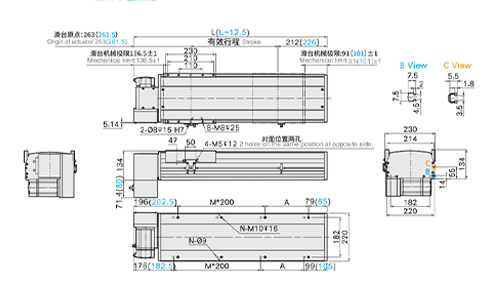

    Lado inferior derecho del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

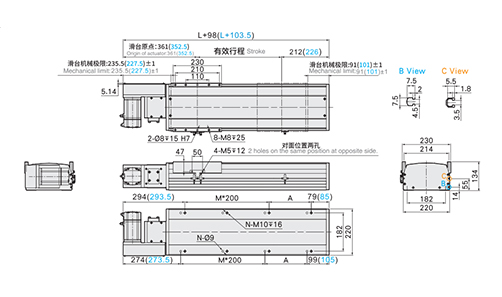

    Lado izquierdo del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

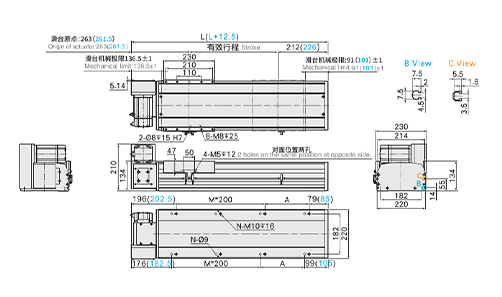

    Lado superior izquierdo del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

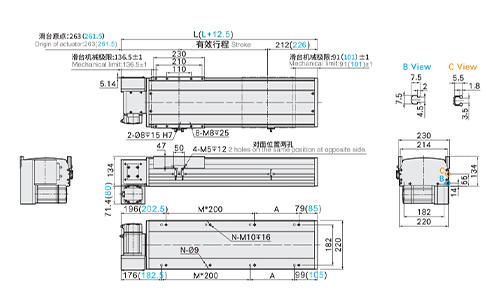

    Lado inferior izquierdo del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    L (L+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    Peso (KG) 28,8 30 31.2 32.4 33,6 34,8 36 37.2 38,4 39,6 40,8 42 43.2 44.4 45,6 46,8 48 49.2 50,4 51,6 52,8 54 55.2 56,4 59,2 59,8 60 61.2 62,4 63,6 64,8

    Parámetro 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    L (L+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    Peso (KG) 66 67.2 68,4 69,6 70,8 72 73.2 74,4 75,6 76,8 78 79,2 80,4 81,6 82,8 84 85.2 86,4 87,6 88,8 90 91,2 92,4 93,6 94,8 96 97,2 98,4 99,6 100,8

  • Marca de motor adecuada:

    Opciones de motores paso a paso

    Marca Marca Tipo de freno Potencia del motor (vatios) Voltaje CA Modelo de motor Modelo de controlador
    Mitsubishi M Sin freno (tipo horizontal) 750 220 HG-KN73J-S100 SR. JE-70A
    Panasonic P Sin freno (tipo horizontal) 750 220 MHMF082L1U2M MCDLN35SE
    Delta T Sin freno (tipo horizontal) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L

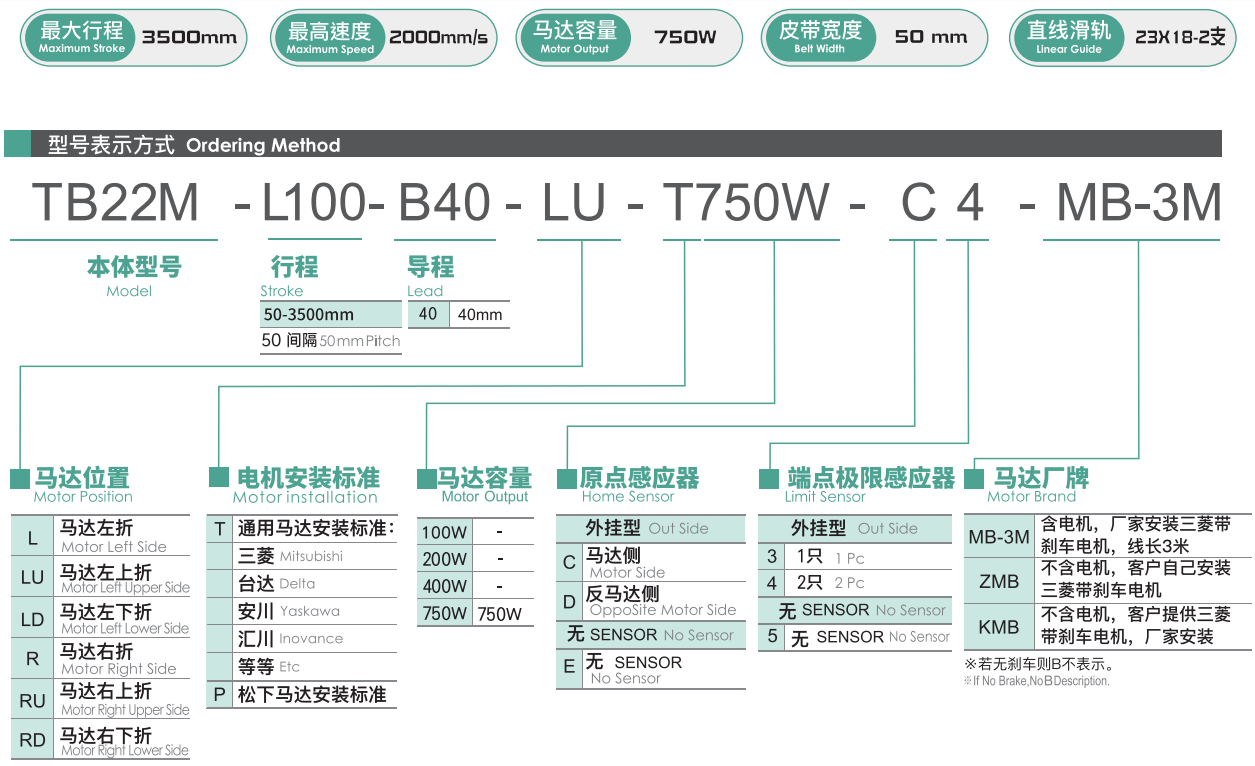

  • Explicación del modelo:

=
