Un análisis de las aplicaciones de cilindros servoeléctricos en equipos de prueba geotécnica triaxiales

En ingeniería geotécnica y relleno minero, las pruebas triaxiales son un método fundamental para determinar la resistencia al corte y las propiedades mecánicas de los materiales de relleno y las muestras geotécnicas. Las máquinas de prueba triaxiales tradicionales generalmente se basan en una carga de tornillo hidráulica o mecánica. Sin embargo, a medida que los requisitos de precisión de las pruebas continúan aumentando, los equipos de prueba triaxiales de doble columna que utilizan cilindros servo eléctricos como actuadores de carga axial se está convirtiendo gradualmente en una configuración habitual. Su valor técnico queda claramente demostrado en equipos de pruebas geotécnicas de precisión, como unidades de prueba triaxiales de curado in situ para materiales de relleno.

Principio de funcionamiento del equipo de prueba triaxial

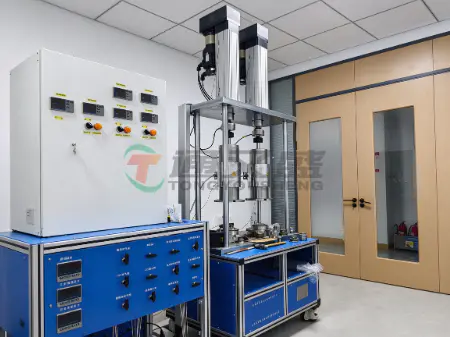

La unidad de prueba triaxial de curado in situ para materiales de relleno está construida alrededor de un marco de carga de doble columna de alta rigidez, junto con cámaras de presión metálicas superior e inferior. Un sistema de presión de confinamiento, un sistema de presión de poros y un sistema de control de temperatura simulan las condiciones de tensión reales y el entorno de curado que experimentan las muestras en los sitios de ingeniería. Durante la prueba, la muestra se coloca en la cámara de presión y se somete a una carga de compresión axial mediante el mecanismo de carga bajo condiciones preestablecidas de presión de confinamiento, presión de poro y temperatura. Esto permite obtener parámetros clave como la relación tensión-deformación, la resistencia al corte y las características de permeabilidad de la muestra.

Durante este proceso, la precisión y estabilidad de la carga axial determinan directamente la validez de los datos de prueba. Precisamente aquí el cilindro servoeléctrico desempeña un papel central.

Valor de aplicación principal de los cilindros servoeléctricos

Un cilindro servoeléctrico consta de un servomotor, un conjunto de husillo planetario o de bolas, un mecanismo de reducción y un dispositivo de retroalimentación de posición. Convierte el movimiento giratorio del servomotor en movimiento lineal de alta precisión y realiza la función de carga axial del equipo de prueba. Entre sus principales ventajas en este tipo de equipos destacan las siguientes:

1. Control preciso de fuerza y desplazamiento en circuito cerrado

El codificador integrado en el servosistema proporciona información de posición en tiempo real. Junto con un sensor de fuerza, permite el control de circuito cerrado de la fuerza, el desplazamiento y la tasa de carga. Puede realizar pruebas de carga y descarga de velocidad constante, de múltiples etapas o cíclicas estrictamente de acuerdo con la ruta de carga preestablecida, cumpliendo con los requisitos exigentes para el proceso de carga en pruebas triaxiales.

2. Alta rigidez estructural y carga estable

El bastidor de dos columnas y la transmisión de alta rigidez del cilindro eléctrico garantizan una transferencia de carga axial suave y un juego mínimo. Esto reduce eficazmente las perturbaciones mecánicas durante las pruebas, ayuda a mantener una tensión uniforme en la muestra y mejora la repetibilidad y comparabilidad de los datos.

3. Operación limpia y respetuosa con el medio ambiente en entornos de laboratorio

En comparación con los sistemas de carga hidráulicos, los cilindros eléctricos no requieren una unidad de potencia hidráulica ni líneas hidráulicas, lo que elimina el riesgo de contaminación causada por fugas de aceite. Su funcionamiento produce poco ruido y ninguna contaminación relacionada con el petróleo, lo que los hace más adecuados para los estrictos requisitos de limpieza y seguridad ambiental de los instrumentos de laboratorio de precisión.

4. Eficiencia energética y fácil mantenimiento

El cilindro eléctrico entrega potencia según sea necesario durante la carga, lo que lo hace más eficiente energéticamente que un sistema hidráulico que funciona continuamente. Su estructura compacta y su pequeña cantidad de componentes de transmisión también reducen los requisitos de mantenimiento de rutina, lo que reduce significativamente los costos operativos del ciclo de vida del equipo.

5. Integración flexible y gran capacidad de expansión

Los cilindros servoeléctricos se pueden integrar perfectamente con sistemas de control de host y sistemas de adquisición de datos. Se pueden programar de manera flexible según diferentes procedimientos de prueba y adaptarse a muestras de diferentes tamaños, así como a requisitos de carga sincronizados en múltiples cámaras de presión. Esto admite varios escenarios de pruebas complejos, incluido el curado in situ y pruebas de permeabilidad de materiales de relleno.

Aplicaciones y perspectivas de la industria

Además de los equipos de prueba triaxiales, los cilindros servoeléctricos se utilizan ampliamente en campos que requieren una actuación lineal precisa, incluidas pruebas de propiedades mecánicas de materiales, pruebas de recipientes a presión, simulación sísmica y ajuste a presión de precisión. A medida que los estándares de prueba continúan imponiendo requisitos más altos en cuanto a precisión de carga, control de velocidad y trazabilidad de datos, los sistemas de carga de accionamiento directo centrados en cilindros servoeléctricos se están convirtiendo en una dirección importante para mejorar los equipos de prueba geotécnica y de materiales.

Para los fabricantes de instrumentos de prueba, seleccionar cilindros servoeléctricos con rendimiento estable y precisión confiable no solo ayuda a mejorar la competitividad del equipo sino que también proporciona una base para garantizar la validez científica y el rigor de los datos de prueba. Desde laboratorios hasta sitios de ingeniería, los cilindros servoeléctricos brindan un sólido soporte de actuación para la investigación en ingeniería geotécnica y ciencia de materiales a través de su alta precisión y confiabilidad.
