Módulo lineal integrado en riel accionado por tornillo de bola de carga pesada

Hogar / Productos / Módulo de movimiento lineal / Módulo lineal integrado en el riel / Módulo lineal integrado en riel accionado por tornillo de bola de carga pesada

  • Módulo lineal integrado en riel accionado por tornillo de bola de carga pesada
  • Módulo lineal integrado en riel accionado por tornillo de bola de carga pesada
Módulo lineal integrado en el riel

Módulo lineal integrado en riel accionado por tornillo de bola de carga pesada

Nuestro módulo lineal integrado en riel accionado por tornillo de bola de carga pesada está diseñado para manejar cargas industriales pesadas con confiabilidad, adoptando un tornillo de bola reforzado y un cuerpo de aleación de aluminio de alta resistencia para mejorar la rigidez general y evitar la deformación en condiciones de carga pesada. El diseño de riel guía integrado del módulo lineal integrado en el riel elimina los componentes de instalación redundantes, lo que garantiza un movimiento lineal estable y preciso incluso cuando se soportan cargas grandes. Este módulo lineal integrado en el riel es perfectamente adecuado para el manejo de cargas pesadas, la alimentación de máquinas herramienta CNC, la transferencia automatizada de material en la línea de producción y otros escenarios que requieren una gran capacidad de carga y una alta precisión de transmisión.

Correo electrónico: [email protected]
    Consúltenos
ANTERIOR:Módulo lineal integrado en riel de carrera larga de 110 kg de carga
SIGUIENTE:Módulo lineal integrado en riel accionado por tornillo de bola de alta precisión de 0,01 mm

  • Especificaciones:

    Categoría Artículo Especificación
    Especificaciones Repetibilidad (mm) ±0,01
    Cable de tornillo de bola (mm) 5 10 20 40
    Velocidad máxima (mm/s) 250 500 1000 2000
    Carga útil máxima (horizontal, kg) 120 120 83 43
    Carga útil máxima (vertical, kg) 50 40 25 12
    Empuje nominal (N) 2563 1281 640 320
    Paso de carrera (mm) Intervalo 50-1200 mm/50, paso 50 mm
    Piezas Salida del servomotor de CA (W) 750
    Tornillo de bola ∅ (mm) C7 ∅20
    Acoplamiento (mm) 12X19
    Sensor de inicio (exterior) EE-SX674(NPN)
    FC-SPX307Z-2M(NPN)

    Diseño del sensor:

    Voladizo permitido:

    Instalación horizontal A B C Instalación de pared A B C Instalación vertical A C
    Plomo 70 kg 1800 329 380 Plomo 70 kg 223 223 1920 Plomo 20 kg 1168 1168
    90 kg 1637 233 302 90 kg 251 253 1707 30 kg 811 811
    120 kg 1120 140 210 120 kg 180 160 1210 50 kg 510 510
    Plomo 65 kg 1611 318 353 Plomo 65 kg 286 338 1760 Plomo 15 kg 1311 1311
    85 kg 1180 232 236 85 kg 198 252 1330 25 kg 750 750
    120 kg 680 154 162 120 kg 136 174 750 40 kg 507 507
    Plomo 35 kg 1150 392 518 Plomo 35 kg 410 422 1260 Plomo 10 kg 1602 1602
    55 kg 713 235 308 55 kg 250 265 803 14 kg 987 987
    83 kg 470 190 204 83 kg 162 210 520 25 kg 620 620
    Plomo 15 kg 760 680 538 Plomo 15 kg 450 721 810 Plomo 7 kg 1100 1100
    22 kg 500 396 320 22 kg 266 421 530 12 kg 620 620
    43 kg 260 231 210 43 kg 172 251 280

    Momento de carga estática:

    Artículo Valor (Unidad: Nm)
    MI 1168
    MP 606
    MR 606

    Los valores de torque que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente cumpliendo las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

  • Estructura del producto:

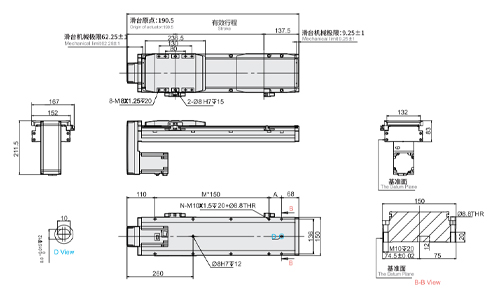

    Lado derecho del motor

    Accidente cerebrovascular 100 150 200 250 300 350 400 450 500 550 600 650 7000 750 8000 850 9000 950 10000 10500 11000 11500 12000
    L 428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
    A 100 150 50 100 150 50 100 150 50 100 150 50 1000 150 50 1000 150 50 1000 150 50 100 150
    M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
    N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
    KG 10.3 11.07 11.84 12.61 13.38 14.15 14,92 15,69 16.47 17.24 18.01 18,78 19,55 20.32 21.09 21,86 22,63 23.4 24.18 24,95 25,72 26,49 27.26


    Cuando la carrera es de 50 mm, los orificios de montaje de bloqueo superior en el cuerpo principal serán bloqueados por el deslizador, lo que permitirá utilizar solo 4 tornillos para la fijación. Se recomienda que los clientes utilicen los orificios de montaje de bloqueo inferior para asegurar el cuerpo principal.

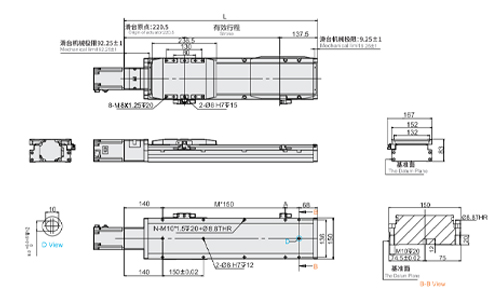

    Lado izquierdo del motor

    Accidente cerebrovascular  100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
    L  428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
    A  100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150 50 100 150
    M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
    N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
    Peso 10.3 11.07 11.84 12.61 13.38 14.15 14,92 15,69 16.47 17.24 18.01 18,78 19,55 20.32 21.09 21,86 22,63 23.4 24.18 24,95 25,72 26,49 27.26

    Cuando la carrera es de 50 mm, el control deslizante bloqueará los orificios de montaje de bloqueo superior en el cuerpo principal. Sólo se pueden utilizar 4 tornillos para la fijación. Se recomienda que los clientes aseguren el cuerpo principal utilizando los orificios de montaje de bloqueo inferior.

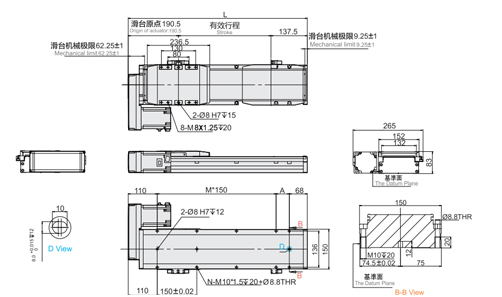

    Motor expuesto

    Accidente cerebrovascular 100 150 200 250 300 350 400 450 500 550 600 650 7000 750 8000 850 9000 950 10000 1050 11000 1150 12000
    L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558
    A 100 150 50 100 150 50 100 150 50 100 150 50 1000 150 50 1000 150 50 1000 150 50 1000 150
    M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
    N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
    KG 10.02 10,79 11,57 12.34 13.11 13,88 14,65 15.42 16.19 16,96 17,73 18,5 19.28 20.05 20,82 21,59 22.36 23.13 23,9 24,67 25,44 26.21 26,98

    Cuando la carrera es de 50 mm, los orificios de montaje de bloqueo superior en el cuerpo principal serán bloqueados por el deslizador, lo que permitirá utilizar solo 4 tornillos para la fijación. Se recomienda que los clientes aseguren el cuerpo principal utilizando los orificios de montaje de bloqueo inferior.

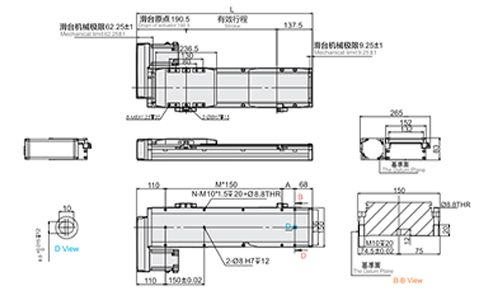

    Lado inferior del motor

    Accidente cerebrovascular 100 150 200 250 300 350 400 450 500 550 600 650 7000 750 8000 850 9000 950 10000 1050 11000 1150 12000
    L 428 478 528 578 628 678 728 778 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528
    A 100 150 50 100 150 50 100 150 50 100 150 50 1000 150 50 1000 150 50 1000 150 50 1000 150
    M 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
    N 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20
    KG 10.3 11.07 11.84 12.61 13.38 14.15 14,92 15,69 16.47 17.24 18.01 18,78 19,55 20.32 21.09 21,86 22,63 23.4 24.18 24,95 25,72 26,49 27.26

    Cuando la carrera es de 50 mm, los orificios de montaje de bloqueo superior en el cuerpo principal serán bloqueados por el deslizador, lo que permitirá utilizar solo 4 tornillos para la fijación. Se recomienda que los clientes aseguren el cuerpo principal utilizando los orificios de montaje de bloqueo inferior.

  • Marca de motor adecuada:

    Opciones de motores paso a paso

    Marca Marca Freno Watt Voltaje CA Modelo de motor Modelo de controlador
    Mitsubishi M Sin freno (tipo horizontal) 750 220 HG-KN73J-S100 SR. JE-70A
    Mitsubishi M Con freno (tipo vertical) 750 220 HG-KN73BJ-S100 SR. JE-70A
    Panasonic P Sin freno (tipo horizontal) 750 220 MHMF082L1U2M MCDLN35SE
    Panasonic P Con freno (tipo vertical) 750 220 MHMF082L1V2M MCDLN35SE
    Delta T Sin freno (tipo horizontal) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L
    Delta T Con freno (tipo vertical) 750 220 ECM-B3M-C20807SS1 ASD-B3-0721-L

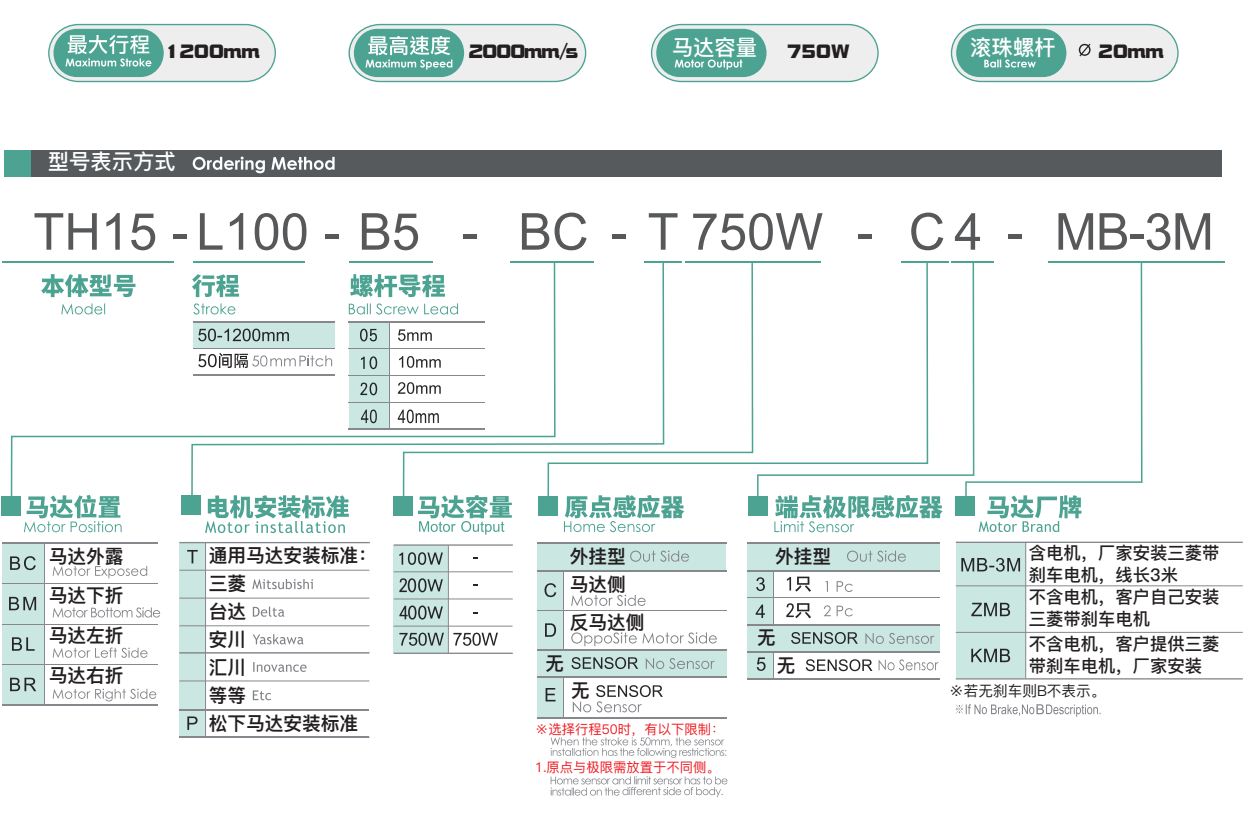

  • Explicación del modelo:

=
