Accionamiento con tornillo de bola de sellado completo con guía de alta rigidez

Hogar / Productos / Módulo de movimiento lineal / Módulo lineal accionado por tornillo de bola completamente cerrado / Accionamiento con tornillo de bola de sellado completo con guía de alta rigidez

  • Accionamiento con tornillo de bola de sellado completo con guía de alta rigidez
  • Accionamiento con tornillo de bola de sellado completo con guía de alta rigidez
Módulo lineal accionado por tornillo de bola completamente cerrado

Accionamiento con tornillo de bola de sellado completo con guía de alta rigidez

El módulo lineal accionado por husillo de bolas completamente cerrado TF6M adopta un husillo de bolas de precisión C7 y una guía lineal de alta‑rigidez, con repetibilidad de posicionamiento ±0,01 mm. Admite servomotor de 100 W, velocidad máxima de 500 mm/s y rango de carrera de 50–800 mm. La estructura completamente sellada protege las partes internas del polvo y el aceite, adecuada para posicionamiento automático, transporte de precisión y equipos de automatización industrial livianos‑duty.

Correo electrónico: [email protected]
    Consúltenos
ANTERIOR:Módulo lineal accionado por tornillo de bola totalmente sellado para trabajos pesados
SIGUIENTE:No next article

  • Especificaciones:

    Categoría Artículo Especificación
    Especificaciones Repetibilidad (mm) ±0,01
    Cable de tornillo de bola (mm) 5 10
    Velocidad máxima (mm/s) 250 500
    Carga útil máxima (horizontal, kg) 30 15
    Carga útil máxima (vertical, kg) 10 5
    Empuje nominal (N) 490 245
    Paso de carrera (mm) Intervalo 50-800 mm/50, paso 50 mm
    Piezas Salida del servomotor de CA (W) 100
    Tornillo de bola ∅ (mm) C7 ∅12
    Guía lineal de alta rigidez (mm) W42XH9.5
    Acoplamiento (mm) 7x8
    Afuera EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    Sensor de hogar

    Diseño del sensor:

    Voladizo permitido:

    Instalación horizontal A B C Instalación de pared A B C Instalación vertical A C
    Plomo 10 kg 500 43 107 Plomo 15 kg 63 25 304 Plomo 2 kg 250 250
    30 kg 125 10 24 30 kg 22 9 119 4 kg 125 125
    – – – – – – – – 10 kg 50 50
    Plomo 3 kg 790 145 310 Plomo 3 kg 304 140 776 Plomo 1 kg 446 446
    8 kg 280 49 107 8 kg 104 48 273 2 kg 223 223
    15 kg 135 23 50 15 kg 48 22 131 5 kg 89 89

    Momento de carga estática:

    Artículo Valor (Unidad: Nm)
    MI 70
    MP 80
    MR 75

    Los valores de torque que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente cumpliendo las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

  • Estructura del producto:

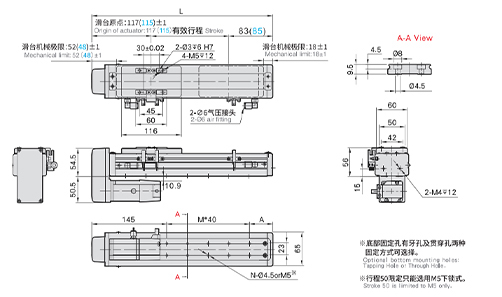

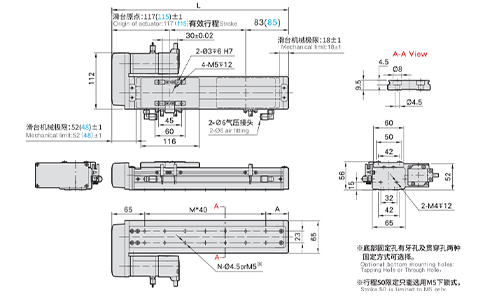

    Lado derecho del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Peso (KG) 2.63 2.86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4.67 4.9 5.12 5.35 5.57 5.8 5,99

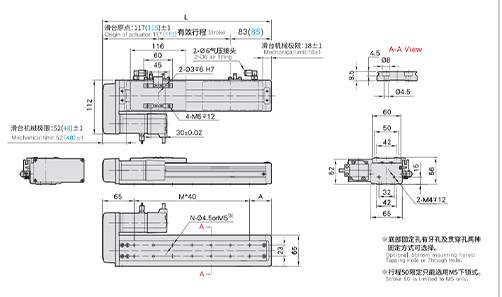

    Lado izquierdo del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Peso (KG) 2.63 2.86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4.67 4.9 5.12 5.35 5.57 5.8 5,99

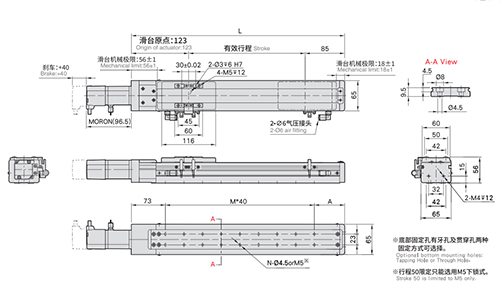

    Motor expuesto

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 258 308 358 408 458 508 558 608 658 708 758 808 858 908 958 1008
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 3 5 6 7 8 10 11 12 13 15 16 17 18 20 21 22
    N 8 12 14 16 18 22 24 26 28 32 34 36 38 42 44 46
    Peso (KG) 2,59 2.82 3.05 3.27 3.5 3.72 3,94 4.17 4.39 4.62 4.84 5.06 5.29 5.51 5.74 5,94

    Lado inferior del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    A 65 35 45 55 65 35 45 55 65 35 45 55 65 35 45 55
    M 1 3 4 5 6 8 9 10 11 13 14 15 16 18 19 20
    N 4 8 10 12 14 18 20 22 24 28 30 32 34 38 40 42
    Peso (KG) 2.63 2.86 3.09 3.31 3.54 3,77 3,99 4.22 4.44 4.67 4.9 5.12 5.35 5.57 5.8 5,99

  • Marca de motor adecuada:

    Opciones de motores paso a paso

    Marca Marca Tipo de freno Potencia del motor (vatios) Voltaje CA Modelo de motor Modelo de controlador
    Mitsubishi M Sin freno (tipo horizontal) 100 220 HG-KN13J-S100 SR. JE-10A
    Con freno (tipo vertical) 100 220 HG-KN13BJ-S100 SR. JE-10A
    Panasonic P Sin freno (tipo horizontal) 100 220 MSMF012L1U2M MADLN05SE
    Con freno (tipo vertical) 100 220 MSMF012L1V2M MADLN05SE
    Delta T Sin freno (tipo horizontal) 100 220 ECM-B3L-C20401RS1 ASD-B3-0121-L
    Con freno (tipo vertical) 100 220 ECM-B3L-C20401SS1 ASD-B3-0121-L

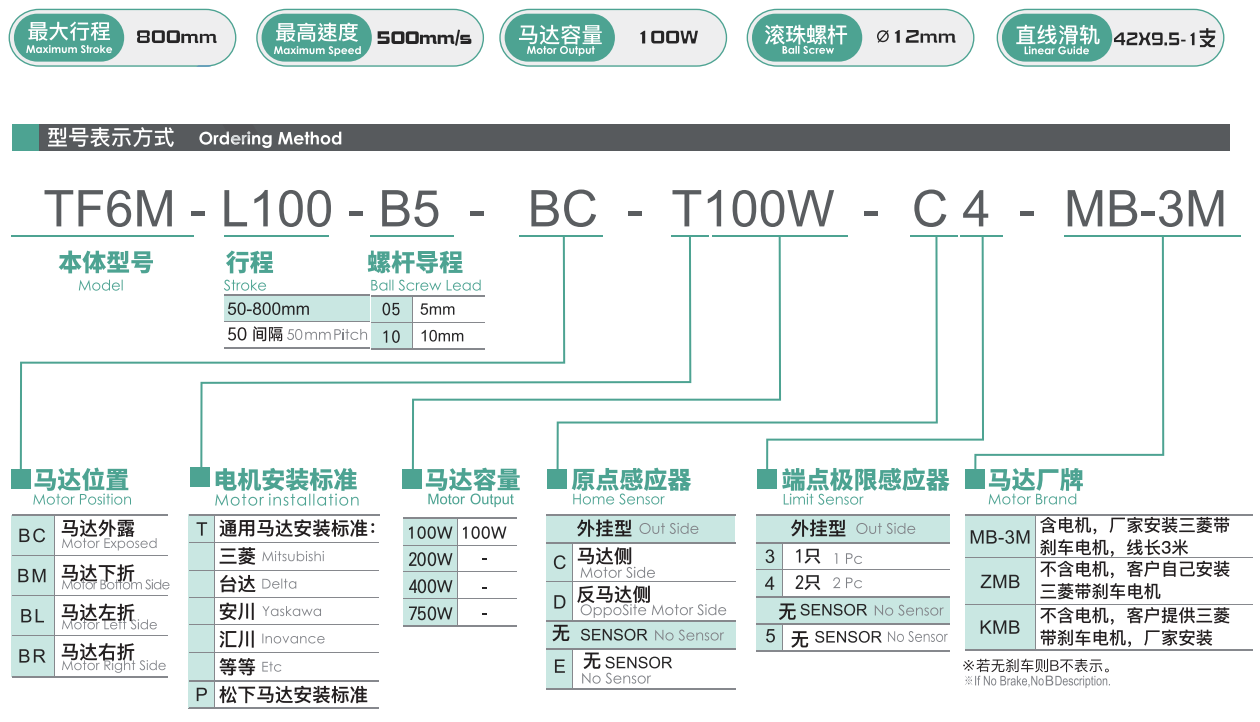

  • Explicación del modelo:

=
