Plataforma de simulación de buques de alta precisión

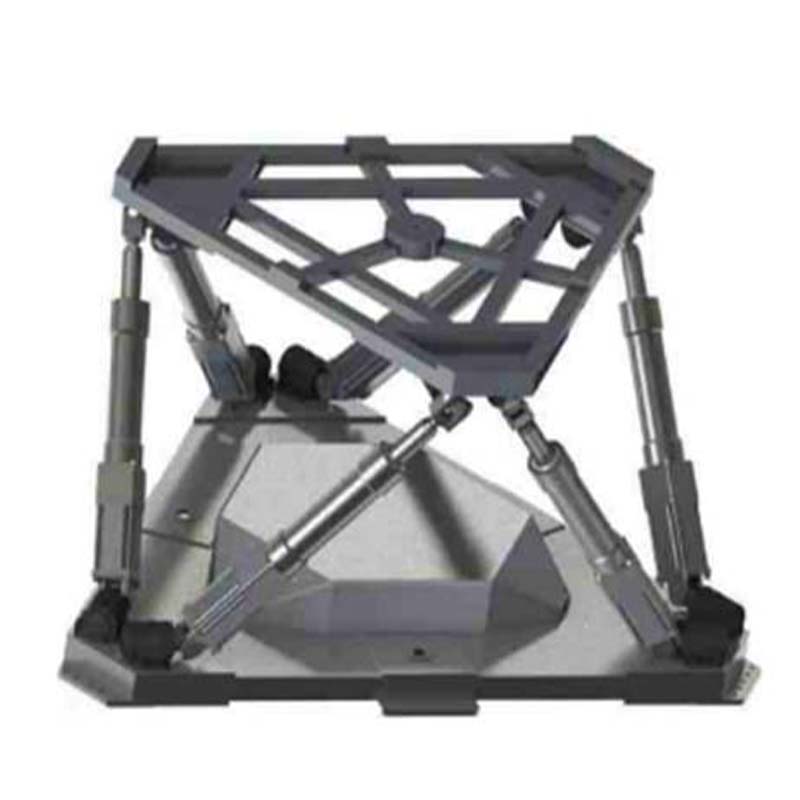

Esta plataforma de simulación de embarcaciones de alta precisión utiliza un sistema de movimiento profesional de múltiples grados de libertad para reproducir de manera realista movimientos de embarcaciones como balanceo, cabeceo, elevación y balanceo en condiciones reales del mar. Adopta una estructura de marco de alta rigidez, un sistema de servoaccionamiento estable y un algoritmo de control de movimiento seguro para garantizar un funcionamiento suave, confiable y a largo plazo. La plataforma admite simulación personalizada del estado del mar, múltiples modos de movimiento y una conexión perfecta con los sistemas de control del barco, lo que proporciona una experiencia de navegación altamente realista y un entorno de capacitación profesional. Se utiliza ampliamente en escuelas marítimas, centros de formación en navegación, instituciones de investigación naval, museos de ciencias y lugares de experiencias inmersivas para satisfacer las necesidades de formación profesional, evaluación de habilidades, investigación y demostración científica, ayudando a los usuarios a mejorar la capacidad operativa y la capacidad de respuesta a emergencias en un entorno seguro y controlable.

Tongyousheng participó en la Feria de Importación y Exportación de China (Feria del Cantón)
07 May, 2026
Tongyousheng participó en la Feria de Importación y Exportación de China (Feria del Cantón)
LEER MÁS
Cilindros eléctricos de precisión: alimentación de líneas de montaje automatizadas en la fabricación
07 May, 2026
Las líneas de montaje automatizadas son los principales portadores de la fabricación para lograr una "producción de alta eficiencia". Desde el montaje de pequeños componentes electrónicos hasta el mon...
LEER MÁS
Tres errores críticos de selección de cilindros eléctricos de alta potencia: el 90% de los usuarios han caído en la trampa
07 May, 2026
En la selección y aplicación de cilindros eléctricos de alta potencia para condiciones de alta temperatura, muchos usuarios ignoran la particularidad de los escenarios de trabajo a alta temperatura. S...
LEER MÁS
Análisis y aplicación de cilindros eléctricos lineales en cuatro escenarios de trabajo comunes
07 May, 2026
Los cilindros eléctricos lineales no son soluciones multiuso, pero ofrecen los beneficios más significativos cuando se adoptan en los siguientes escenarios de aplicación: 1. Montaje y ajuste a presió...
LEER MÁS

Grado de libertad	Ángulo o desplazamiento	Velocidad	Aceleración	Precisión de posicionamiento	Repetir la precisión del posicionamiento
Paso (α)	±5°~±60°	≤50°/s	100°/s²	0,03°	0,03°
Rollo (β)	±5°~±60°	≤50°/s	100°/s²	0,03°	0,03°
Guiñada (γ)	±5°~±60°	≤50°/s	100°/s²	0,03°	0,03°
Desplazamiento lateral (x)	±10 mm ~ ±450 mm	≤1000 mm/s	≤2,0 g	0,03 mm	0,01 mm
Desplazamiento longitudinal (y)	±10 mm ~ ±450 mm	≤1000 mm/s	≤2,0 g	0,03 mm	0,01 mm
Elevación vertical (z)	±10 mm ~ ±800 mm	≤1000 mm/s	≤2,0 g	0,03 mm	0,01 mm
Otros parámetros técnicos	1. Frecuencia de respuesta del sistema: 0Hz–20Hz 2. Parámetros de ejecución: ≤0,02 mm 3. Deriva: El sistema de plataforma funciona de forma continua durante más de 12 horas, la deriva de posición de cualquier cilindro no superará los 0,0025 m

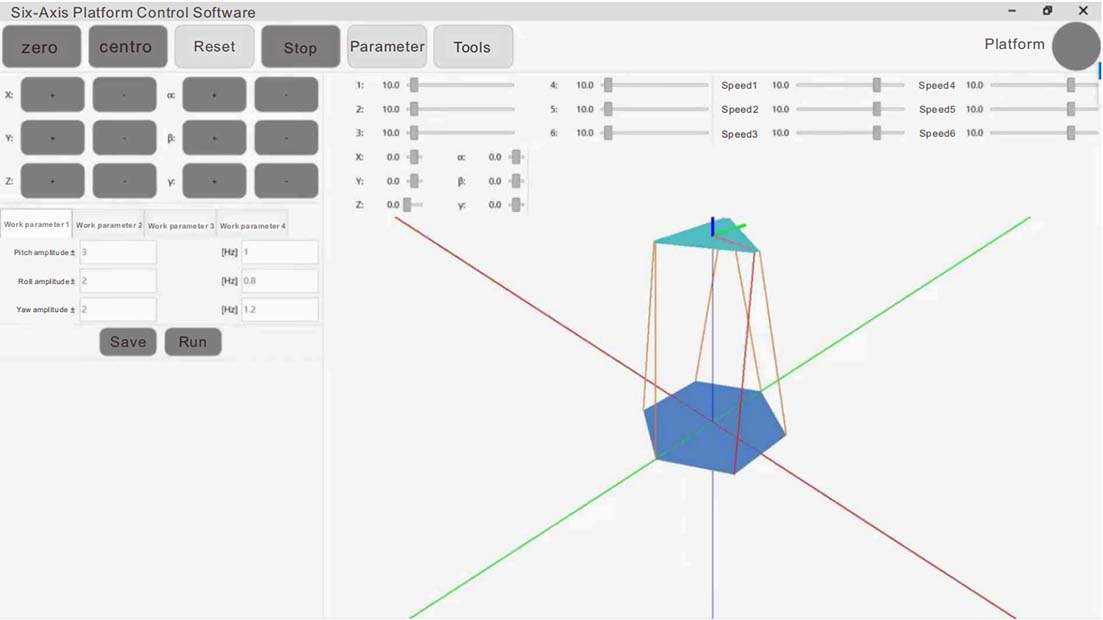

Sistema de control	1. El sistema de control de la plataforma de movimiento está controlado por un bus EtherCAT. Autoproducción de hardware central, servomotor tipo bus, software de control de plataforma, etc. 2. La plataforma integra el concepto mecánico de un husillo de bolas de alta dinámica, la capacidad perfecta de simulación y diseño, y logra una mayor confiabilidad de movimiento de la plataforma. 3. El software de control de la plataforma no se puede calibrar y el algoritmo central desarrollado internamente logra el objetivo de un alto rendimiento programado después de muchos años de optimización iterativa. Además, un algoritmo de emparejamiento opcional, un algoritmo de módulo de efectos especiales, etc., para proporcionar a los clientes un conjunto de soluciones cercanas a sus necesidades.

Formulario: Retroceso o conexión directa	Tamaño: 0,5-8 m2	Potencia: motor 400W-22kW
Diámetro del tornillo: 12-80 mm	Peso: 60-4000 kg	Rango de RPM: 1500-3000 rpm
Tornillo de plomo: 5-32 mm	Carga efectiva: 200-15000 kg	Par: 1,27-140Nm
Rango: 70-800 mm	Desplazamiento transversal:± 10-450 mm	Tensión de alimentación: Monofásica o trifásica
Salida nominal: 1-150KN	Desplazamiento longitudinal:± 10-450 mm
Relación de desaceleración: 0,5-10	Subida y bajada vertical:± 10-800 mm
Instalación: Bisagra/brida/muñón de horquilla delantera y trasera	Lanzamiento/rollo/guiñada:± 5-60°
Ruido: < 65 dB	Tiempo medio de trabajo sin problemas: > 6000H
Velocidad nominal: 133~1000 mm/seg
