Módulo lineal de tornillo de bola de carga pesada de 320 kg

Este módulo lineal de husillo de bolas de carga pesada de 320 kg está diseñado para escenarios de automatización industrial de servicio pesado, con un husillo de bolas de aleación de alta resistencia y un cuerpo de aleación de aluminio engrosado que puede soportar de manera estable una carga nominal de 320 kg. El módulo lineal de husillo de bolas presenta una estructura de transmisión mejorada y un riel guía de alta rigidez lo que evita eficazmente la deformación estructural bajo cargas pesadas y garantiza un movimiento lineal suave y preciso. Este módulo lineal de tornillo de bola se utiliza ampliamente en el manejo de materiales de carga pesada, alimentación CNC de piezas de trabajo grandes, automatización de equipos de forja y otros escenarios de operación de servicio pesado.

Correo electrónico: [email protected]
    Consúltenos
ANTERIOR:Módulo lineal de tornillo de bola de riel guía lineal dual
SIGUIENTE:Módulo lineal de tornillo de bola de carrera larga de 2000 mm

  • Especificaciones:

    Categoría Artículo Especificación
    Especificaciones Repetibilidad (mm) ±0,01
    Cable de tornillo de bola (mm) 10 20 32
    Velocidad máxima (mm/s) 333 666 1066
    Carga útil máxima (horizontal, kg) 320 180 75
    Carga útil máxima (vertical, kg) 150 75 35
    Empuje nominal (N) 3820 1910 1195
    Paso de carrera (mm) 50-1950 mm/intervalo 50, paso 50 mm
    Piezas Salida del servomotor de CA (W) 1500
    Tornillo de bola ∅ (mm) C7 ∅32
    Guía lineal de alta rigidez (mm) 25
    Acoplamiento (mm) 20x24/22
    Afuera EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    Sensor de hogar EE-SX674(NPN)/FC-SPX307Z-2M(NPN)

    Diseño del sensor:

    Voladizo permitido:

    Instalación horizontal A B C Instalación de pared A B C Instalación vertical A C
    Plomo 120 kg 900 580 630 Plomo 100 kg 610 570 780 Plomo 60 kg 950 950
    160 kg 860 390 415 150 kg 390 386 600 90 kg 720 720
    320 kg 800 255 260 200 kg 265 285 650 150 kg 430 430
    Plomo 100 kg 1100 500 490 Plomo 80 kg 600 600 600 Plomo 40 kg 1000 1000
    140 kg 1100 400 395 120 kg 390 400 450 60 kg 830 830
    180 kg 1000 250 260 160 kg 260 300 600 75 kg 610 610
    Plomo 60 kg 650 560 600 Plomo 60 kg 480 500 560 Plomo 35 kg 650 650
    75 kg 550 330 330 70 kg 300 320 500

    Momento de carga estática:

    Artículo Valor (Unidad: Nm)
    MI 2052
    MP 2052
    MR 1810

    Los valores de torque que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente cumpliendo las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

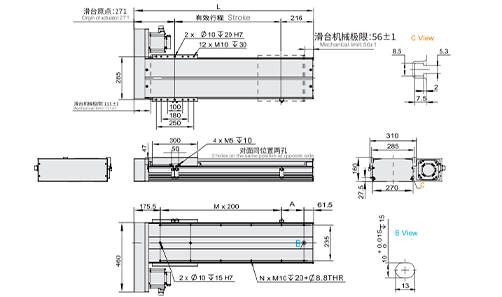

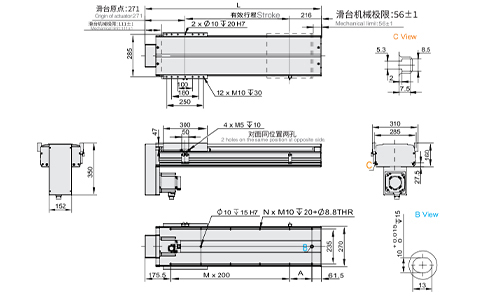

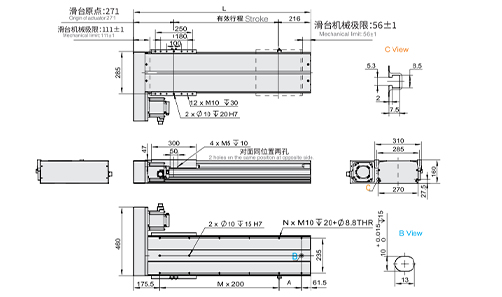

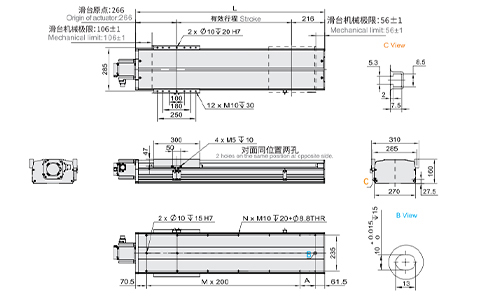

  • Estructura del producto:

    Lado derecho del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    L 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    Peso (KG) 45,26 46.13 47 47,87 48,74 49,61 50,48 51,35 52.22 53,09 53,96 54,83 55,7 56,57 57,44 59.31 59.18 60,05 60,92 61,79



    Parámetro 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    L 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    M 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    N 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    Peso (KG) 62,66 63,53 64.4 65,27 66.14 67.01 67,88 68,75 69,62 70,49 71,36 72,23 73.1 73,97 74,84 75,71 76,58 77,45 78,32

    Lado izquierdo del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    L 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    Peso (KG) 45,26 46.13 47 47,87 48,74 49,61 50,48 51,35 52.22 53,09 53,96 54,83 55,7 56,57 57,44 59.31 59.18 60,05 60,92 61,79



    Parámetro 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    L 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    M 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    N 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    Peso (KG) 62,66 63,53 64.4 65,27 66.14 67.01 67,88 68,75 69,62 70,49 71,36 72,23 73.1 73,97 74,84 75,71 76,58 77,45 78,32

    Motor expuesto

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    L 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482
    M 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
    N 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    Peso (KG) 43.2 44,07 44,94 45,81 46,68 47,55 48,42 48,42 50.16 51.03 51,9 52,77 53,64 54,51 55,38 56,25 57.12 57,99 58,86 59,73



    Parámetro 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    L 1532 1582 1632 1682 1732 1782 1832 1882 1932 1982 2032 2082 2132 2182 2232 2282 2332 2382 2432
    M 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11
    N 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    Peso (KG) 60,6 61,47 62,34 63.21 64.08 64,95 65,82 66,69 67,56 68,43 69.3 70.17 71,04 71,91 72,78 73,65 74,52 75,39 76,26

    Lado inferior del motor

    Parámetro 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    L 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    Peso (KG) 45,26 46.13 47 47,87 48,74 49,61 50,48 51,35 52.22 53,09 53,96 54,83 55,7 56,57 57,44 59.31 59.18 60,05 60,92 61,79



    Parámetro 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    L 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    M 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    N 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    Peso (KG) 62,66 63,53 64.4 65,27 66.14 67.01 67,88 68,75 69,62 70,49 71,36 72,23 73.1 73,97 74,84 75,71 76,58 77,45 78,32


  • Marca de motor adecuada:

    Opciones de motores paso a paso

    Marca Marca Tipo de freno Potencia del motor (vatios) CA‑Voltaje Modelo de motor Modelo de controlador
    Mitsubishi M Sin freno (tipo horizontal) 1500 220 HG‑SN152J‑S100 MR‑JE‑200A
    Mitsubishi M Con freno (tipo vertical) 1500 220 HG‑SN152BJ‑S100 MR‑JE‑200A
    Panasonic P Sin freno (tipo horizontal) 1500 220 MDMF152L1G6 MDDLN55SE
    Panasonic P Con freno (tipo vertical) 1500 220 MDMF152L1H6 MDDLN55SE
    Delta T Sin freno (tipo horizontal) 1500 220 ECM‑B3M‑E21315RS1 ASD‑B3‑1521‑L
    Delta T Con freno (tipo vertical) 1500 220 ECM‑B3M‑E21315SS1 ASD‑B3‑1521‑L

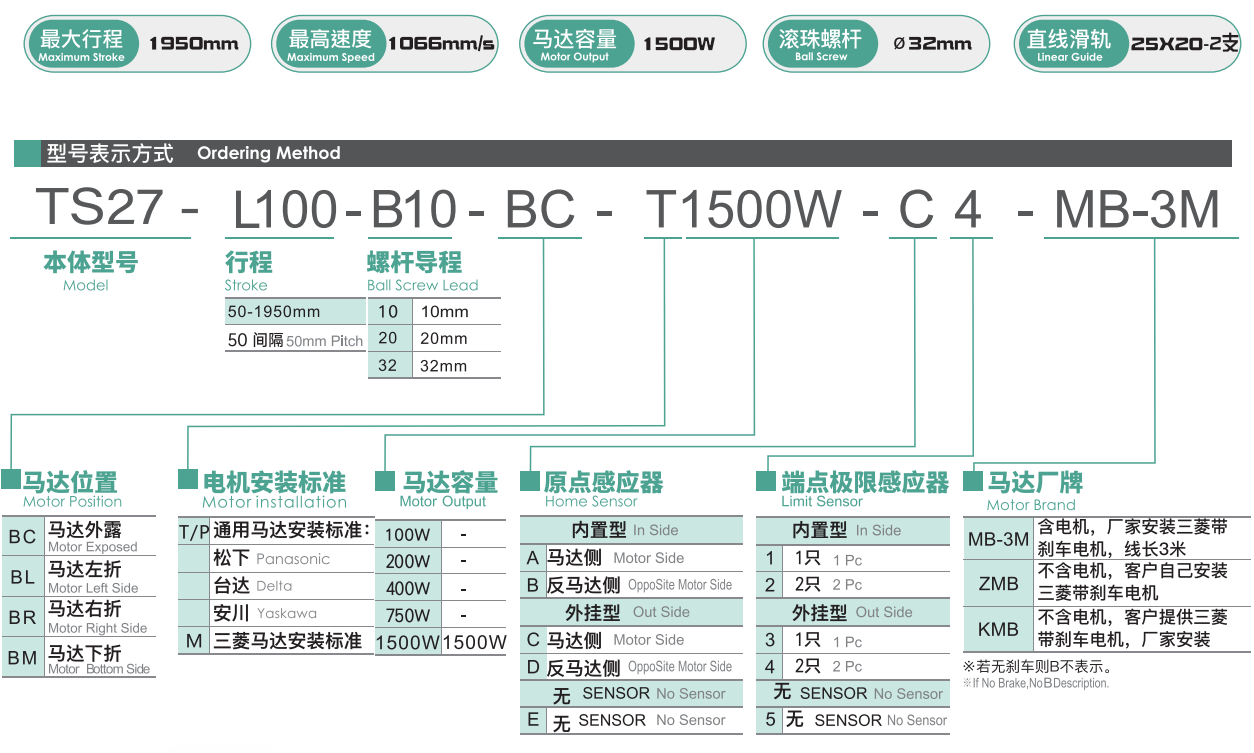

  • Explicación del modelo:

=
