Módulo lineal de tornillo de bola de riel guía lineal dual

Nuestro módulo lineal de tornillo de bola de riel guía lineal dual está equipado con dos rieles guía lineales paralelos de alta precisión, lo que mejora en gran medida la rigidez general y la estabilidad del movimiento del módulo en comparación con los modelos de riel guía único. El módulo lineal de tornillo de bola distribuye la carga de manera uniforme a través de la estructura de riel guía doble, lo que reduce el desgaste de los componentes de transmisión y extiende la vida útil del módulo. Este módulo lineal de husillo de bolas mantiene una excelente precisión de posicionamiento y rendimiento antivibración durante operaciones a alta velocidad o con carga pesada, y es adecuado para centros de mecanizado de alta precisión, líneas de montaje automatizadas y equipos de transferencia de material de alta estabilidad.

Correo electrónico: [email protected]
    Consúltenos
ANTERIOR:No previous article
SIGUIENTE:Módulo lineal de tornillo de bola de carga pesada de 320 kg

  • Especificaciones:

    Categoría Artículo Especificación
    Especificaciones Repetibilidad (mm) ±0,01
    Cable de tornillo de bola (mm) 5 10 20 32
    Velocidad máxima (mm/s) 200 400 800 1280
    Carga útil máxima (horizontal, kg) 120 95 50 35
    Carga útil máxima (vertical, kg) 40 25 15 12
    Empuje nominal (N) 2563 1281 640 400
    Paso de carrera (mm) Intervalo 800 mm/2200 mm/50, paso 50 mm
    Piezas Salida del servomotor de CA (W) 750
    Tornillo de bola ∅ (mm) C7 ∅16
    Guía lineal de alta rigidez (mm) W20xH15
    Acoplamiento (mm) 10x19
    Afuera EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    Sensor de hogar

    Diseño del sensor:

    Voladizo permitido:

    Instalación horizontal A B C Instalación de pared A B C Instalación vertical A C
    Plomo 70 kg 2092 162 208 Plomo 75 kg 190 148 1911 Plomo 15 kg 940 940
    90 kg 1555 117 149 95 kg 140 108 1450 22 kg 640 640
    120 kg 1080 78 100 120 kg 100 78 1080 40 kg 350 350
    Plomo 60 kg 1107 172 208 Plomo 65 kg 188 156 1008 Plomo 10 kg 1248 1248
    75 kg 848 130 156 80 kg 144 119 788 14 kg 894 894
    95 kg 637 94 114 95 kg 114 94 637 25 kg 499 499
    Plomo 20 kg 1498 491 520 Plomo 25 kg 408 382 1180 Plomo 7 kg 1417 1417
    30 kg 973 313 334 35 kg 280 262 825 10 kg 993 993
    50 kg 550 172 182 50 kg 182 172 550 15 kg 660 660
    Plomo 10 kg 1311 692 625 Plomo 15 kg 408 449 860 Plomo 5 kg 1255 1255
    20 kg 633 326 295 25 kg 230 252 495 8 kg 785 785
    35 kg 339 169 156 35 kg 156 169 339 12 kg 525 525

    Momento de carga estática:

    Artículo Valor (Unidad: Nm)
    MI 552
    MP 552
    MR 638

    Los valores de torque que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente cumpliendo las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

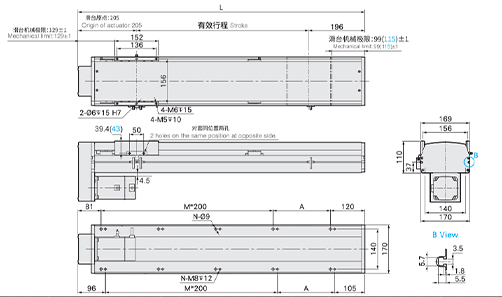

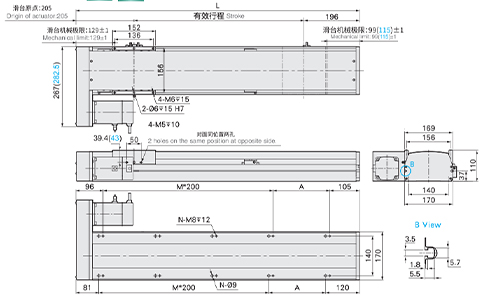

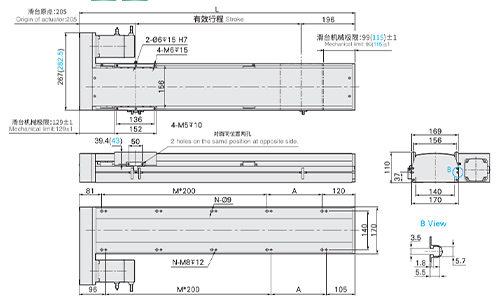

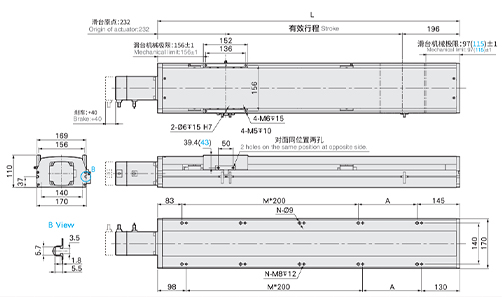

  • Estructura del producto:

    Lado derecho del motor

    Parámetro 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
    L 1201 1251 1301 1351 1401 1451 1501 1551 1601 1651 1701 1751 1801 1851 1901 1951 2001 2051 2101 2151 2201 2251 2301 2351 2401 2451 2501 2551 2601
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
    N 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
    Peso (KG) 30,61 31.29 31,97 32,65 33.33 34.01 34,69 35,37 36,05 36,73 37.41 38,09 38,77 39,45 40.13 40,81 41,49 42.17 42,85 43,53 44.21 44,89 45,57 46,25 46,93 47,61 48,29 48,97 49,65

    Lado izquierdo del motor

    Parámetro 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
    L 1201 1251 1301 1351 1401 1451 1501 1551 1601 1651 1701 1751 1801 1851 1901 1951 2001 2051 2101 2151 2201 2251 2301 2351 2401 2451 2501 2551 2601
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
    N 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
    Peso (KG) 30,61 31.29 31,97 32,65 33.33 34.01 34,69 35,37 36,05 36,73 37.41 38,09 38,77 39,45 40.13 40,81 41,49 42.17 42,85 43,53 44.21 44,89 45,57 46,25 46,93 47,61 48,29 48,97 49,65

    Motor expuesto

    Parámetro 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
    L 1228 1278 1328 1378 1428 1478 1528 1578 1628 1678 1728 1778 1828 1878 1928 1978 2028 2078 2128 2178 2228 2278 2328 2378 2428 2478 2528 2578 2628
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
    N 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
    Peso (KG) 29,74 30.42 31.1 31,78 32,46 33.14 33,82 34,5 35.18 35,86 36,54 37.22 37,9 38,58 39,26 39,94 40,62 41.3 41,98 42,66 43,34 44,02 44,7 45,38 46,06 46,74 47,42 48.1 48,78

    Lado inferior del motor

    Parámetro 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
    L 1201 1251 1301 1351 1401 1451 1501 1551 1601 1651 1701 1751 1801 1851 1901 1951 2001 2051 2101 2151 2201 2251 2301 2351 2401 2451 2501 2551 2601
    A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    M 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11
    N 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26
    Peso (KG) 30,61 31.29 31,97 32,65 33.33 34.01 34,69 35,37 36,05 36,73 37.41 38,09 38,77 39,45 40.13 40,81 41,49 42.17 42,85 43,53 44.21 44,89 45,57 46,25 46,93 47,61 48,29 48,97 49,65


  • Marca de motor adecuada:

    Opciones de motores paso a paso

    Marca Marca Tipo de freno Potencia del motor (vatios) CA‑Voltaje Modelo de motor Modelo de controlador
    Mitsubishi M Sin freno (tipo horizontal) 750 220 HG‑KN73J‑S100 MR‑JE‑70A
    Con freno (tipo vertical) 750 220 HG‑KN73BJ‑S100
    Panasonic P Sin freno (tipo horizontal) 750 220 MHMF082L1U2M MCDLN35SE
    Con freno (tipo vertical) 750 220 MHMF082L1V2M
    Delta T Sin freno (tipo horizontal) 750 220 ECM‑B3M‑C20807RS1 ASD‑B3‑0721‑L
    Con freno (tipo vertical) 750 220 ECM‑B3M‑C20807SS1

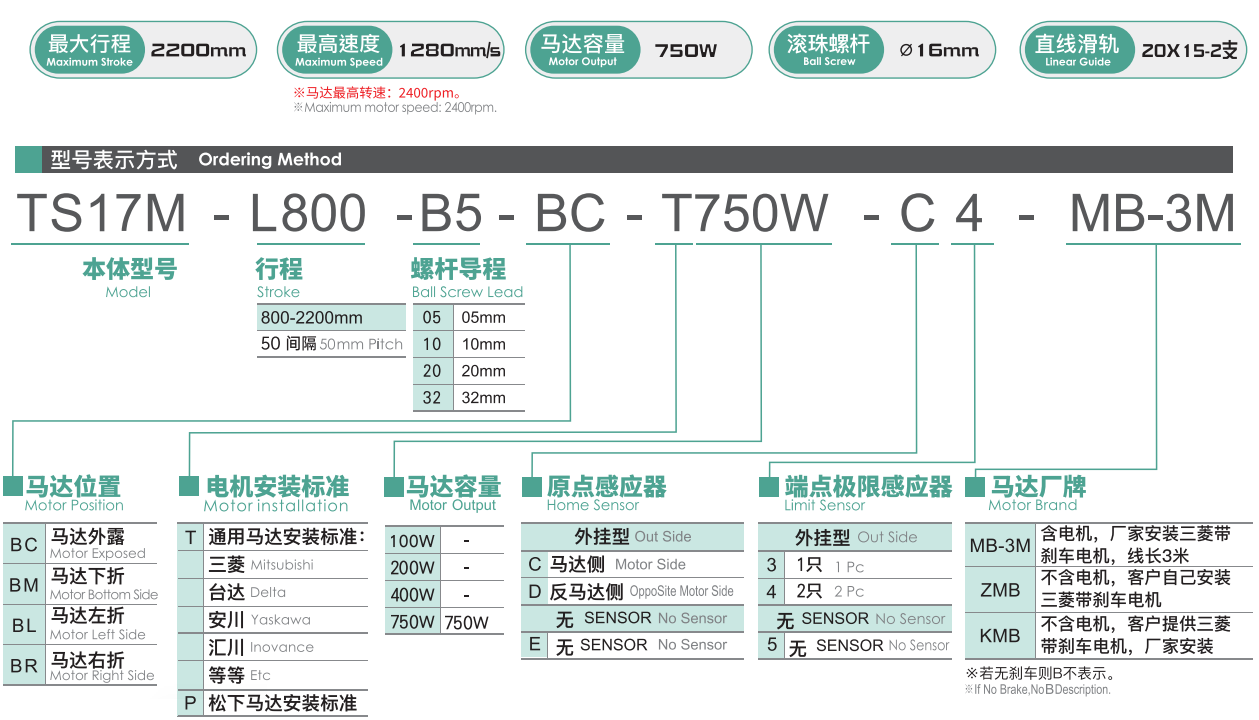

  • Explicación del modelo:

=
