Módulo de motor lineal medio

Módulo de motor lineal medio de alto empuje y recorrido largo

El TYSM11-L es un módulo de motor lineal mediano diseñado para escenarios de automatización exigentes de recorrido largo y servicio mediano a pesado.
Con solo 115 mm de ancho, ofrece un rango de carrera de 3720 mm, una Velocidad máxima de 2000 mm/s y una aceleración de 2 G, lo que permite un movimiento lineal rápido y sensible incluso en recorridos prolongados. Ofrece un empuje continuo de 203 N y soporta una carga máxima de 45 kg (a 0,5 m/s, 0,5 G), lo que lo hace muy adecuado para aplicaciones que requieren potencia y precisión. Su sistema de doble riel montado en superficie garantiza estabilidad y repetibilidad del movimiento constante, lo que lo hace ideal para transferencia de materiales, automatización de ensamblaje y sistemas de posicionamiento industrial. Admite un montaje flexible y una integración perfecta con arquitecturas de control de movimiento estándar.

Correo electrónico: [email protected]
Consúltenos
ANTERIOR:No hay artículo anterior
SIGUIENTE:Módulo de motor lineal mediano de carril dual montado en superficie de carrera larga

  • Parámetro-1

    Ancho del cuerpo 115mm
    Velocidad máxima 2000 mm/s
    Empuje continuo 203N
    Carrera máxima 3720 mm
    Aceleración máxima 2G
    Carga máxima 45 kg (0,5 m/s, 0,5 G)


    Parámetro-2

    Instalación horizontal A B C Instalación en pared A B C
    v=0,5 m/s
    a=5m/s²     		30kg 1167 382 541 v=0,5 m/s
    a=5m/s²     		20kg 517 495 1116
    35kg 532 173 246 25 kilos 331 322 714
    45kg 320 104 148 28 kilos 245 242 530
    v=0,8 m/s
    a=8m/s²     		25 kilos 515 230 298 v=0,8 m/s
    a=8m/s²     		12kg 494 549 876
    30kg 317 141 184 20kg 272 309 484
    40kg 218 97 126 23kg 229 262 407
    v=1m/s
    a=10m/s²     		23kg 342 171 212 v=1m/s
    a=10m/s²     		10 kilos 465 612 848
    28 kilos 268 134 163 15 kilos 291 390 535
    33kg 217 108 130 20kg 204 280 378
    v=1,5 m/s
    a=15m/s²     		12kg 291 242 228 v=1,5 m/s
    a=15m/s²     		9 kilos 243 504 559
    15 kilos 219 186 171 11 kilos 189 394 445
    17 kilos 185 160 144 13 kilos 152 318 366
    v=2.0m/s
    a=20m/s²     		9 kilos 155 216 145 v=2.0m/s
    a=20m/s²     		7kg 142 393 347
    10 kilos 133 190 124 9 kilos 100 278 245
    11 kilos 115 169 108 11 kilos 73 204 180

    Momento de carga estática:

    Artículo Valor (Unidad: N.m)
    MI 1742
    diputado 1742
    señor 2951

    Los valores de torsión que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente respetando las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

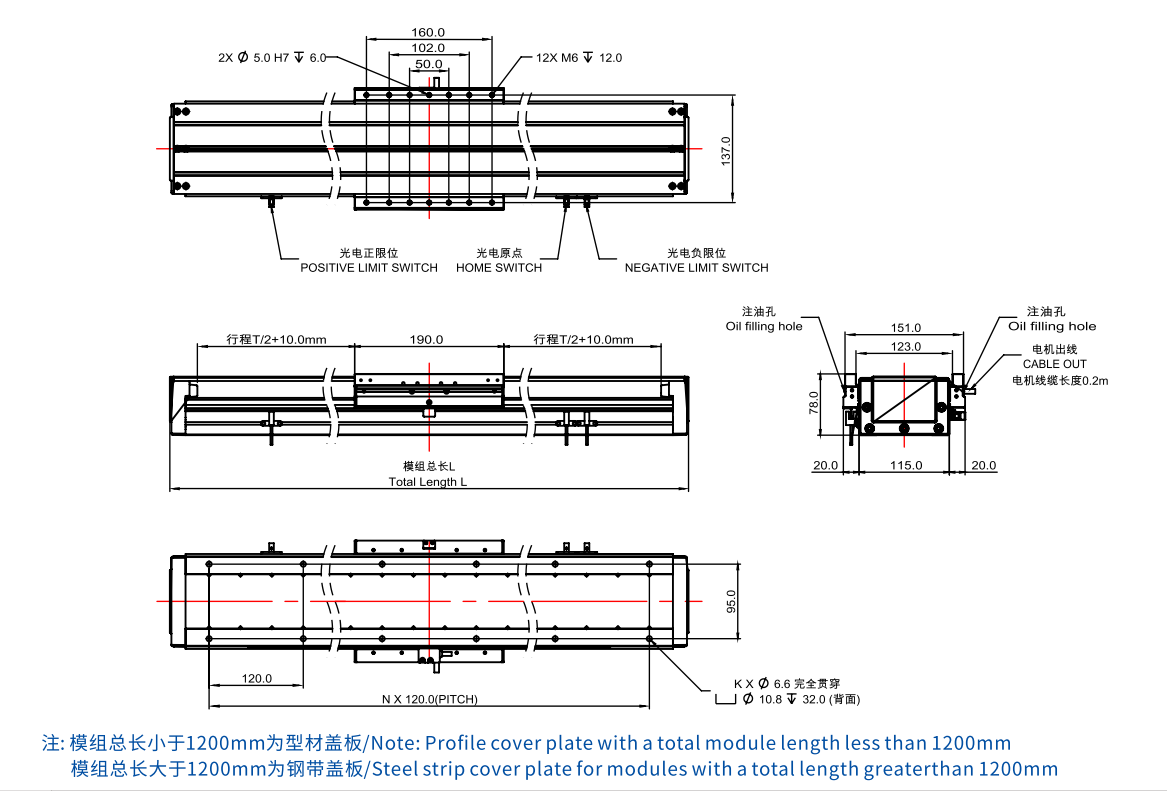

    Parámetro-3


    Parámetro-4

    Parámetros Carrera T=60mm Carrera T=120mm Carrera T=180mm Carrera T=240mm Carrera T=300mm Carrera T=360mm Carrera T=420mm Carrera T=480mm Carrera T=540mm Carrera T=600 mm Carrera T=660 mm Carrera T=720mm Carrera T=780mm Carrera T=840mm Carrera T=900mm Carrera T=960 mm Carrera T=1020mm Carrera T=1080mm Carrera T=1140mm Carrera T=1200mm Carrera T=1260 mm
    K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
    N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
    Largo (mm) 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536
    Peso del módulo (kg) 9 9.8 10.5 11.3 12 12.8 13.5 14.3 15 15.8 16.5 17.3 18 18.8 19.5 20.3 21 21.8 22.5 23.3 24

    Parámetros Carrera T=1320mm Carrera T=1380mm Carrera T=1440mm Carrera T=1500mm Carrera T=1560mm Carrera T=1620mm Carrera T=1680mm Carrera T=1740mm Carrera T=1800mm Carrera T=1860mm Carrera T=1920mm Carrera T=1980mm Carrera T=2040mm Carrera T=2100mm Carrera T=2160 mm Carrera T=2220 mm Carrera T=2280 mm Carrera T=2340mm Carrera T=2400mm Carrera T=2460 mm Carrera T=2520mm
    K 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46 46
    N 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22
    Largo (mm) 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736 2796
    Peso del módulo (kg) 24.8 25.5 26.3 27 27.8 28.5 29.3 30 30.8 31.5 32.3 33 33.8 34.5 35.3 36 36.8 37.5 38.3 39 39.8

    Parámetros Carrera T=2580mm Carrera T=2640 mm Carrera T=2700mm Carrera T=2760 mm Carrera T=2820mm Carrera T=2880mm Carrera T=2940mm Carrera T=3000mm Carrera T=3060mm Carrera T=3120mm Carrera T=3180mm Carrera T=3240mm Carrera T=3300mm Carrera T=3360mm Carrera T=3420mm Carrera T=3480mm Carrera T=3540mm Carrera T=3600mm Carrera T=3660 mm Carrera T=3720mm
    K 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Largo (mm) 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Peso del módulo (kg) 40.5 41.3 42 42.8 43.5 44.3 45 45.8 46.5 47.3 48 48.8 49.5 50.3 51 51.8 52.5 53.3 54 54.8

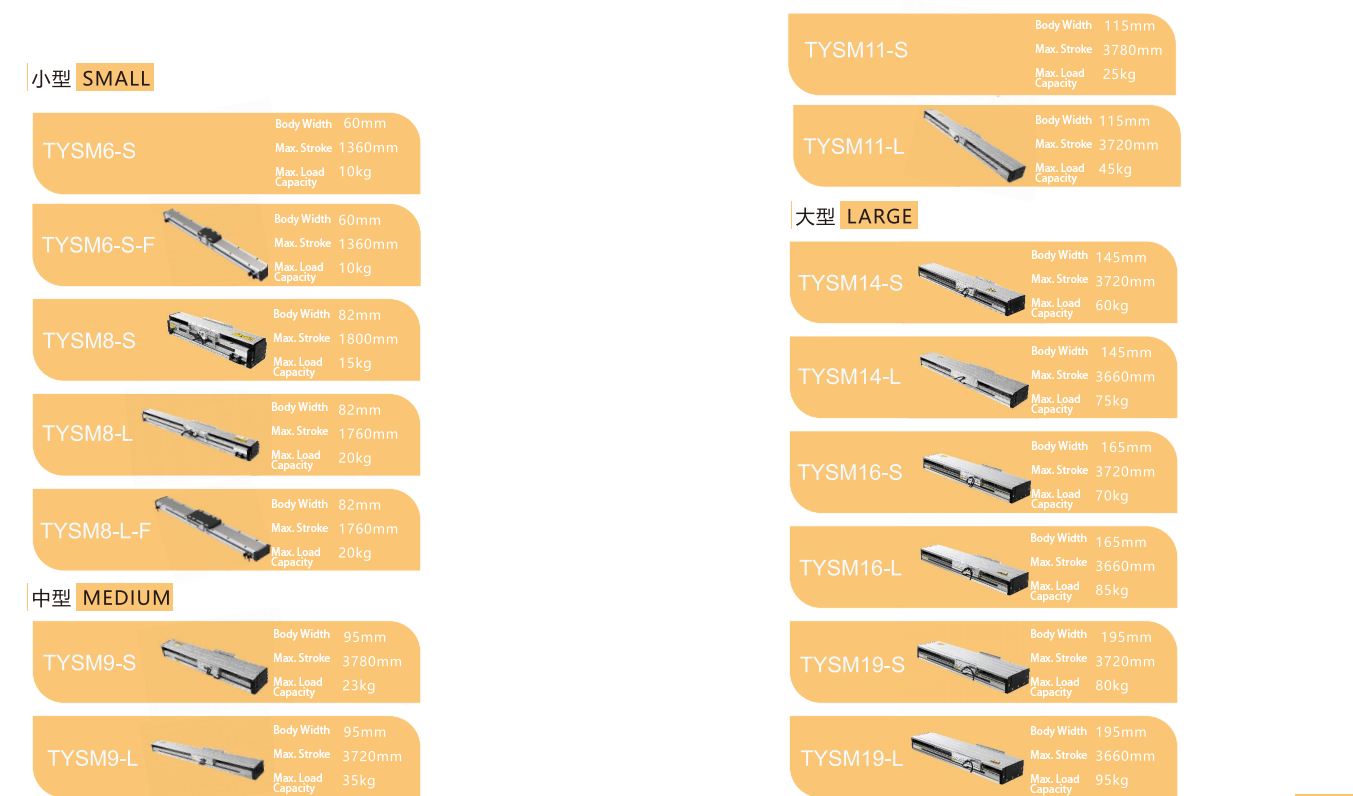

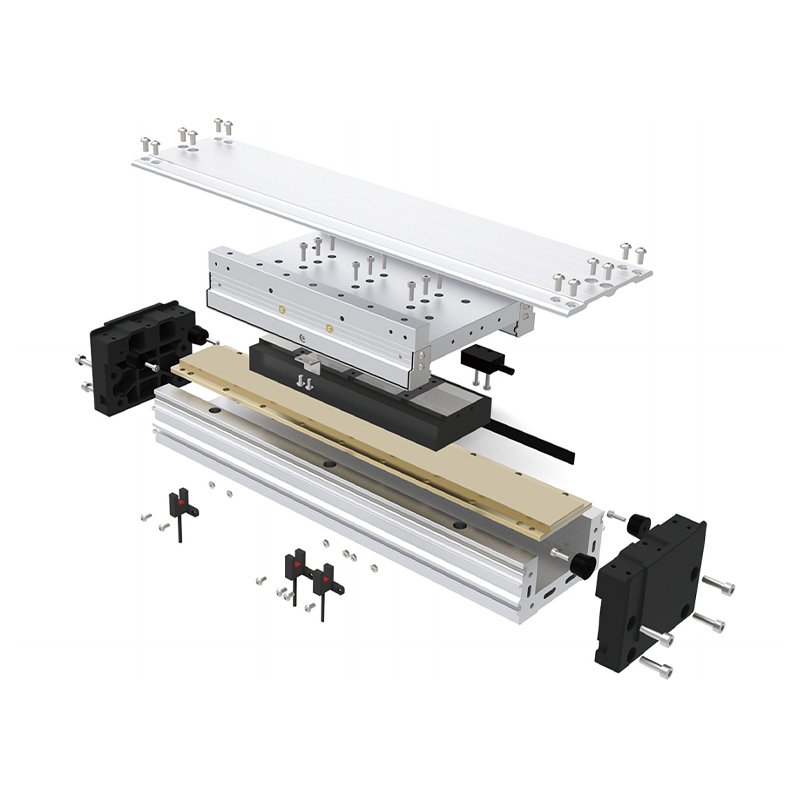

  • Descripción general de los módulos lineales

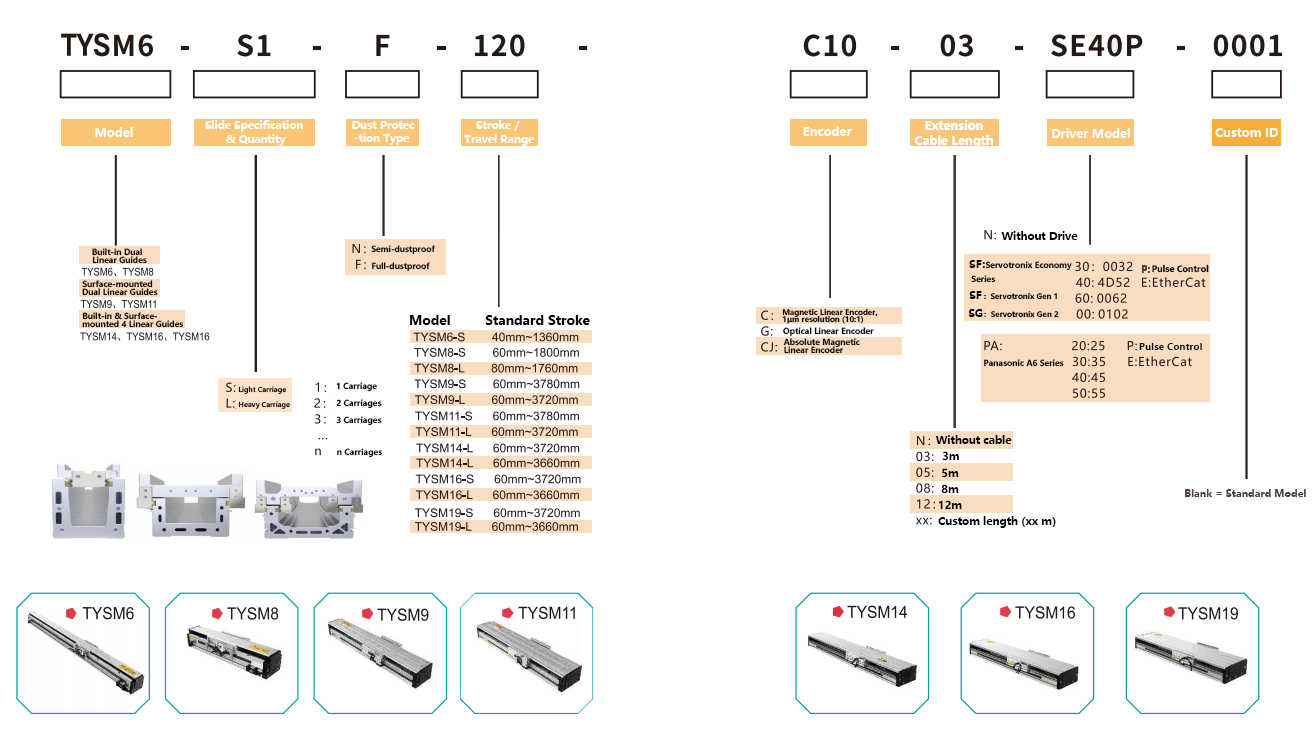

    Descripción del modelo

=
