Módulo de motor lineal mediano de carril dual montado en superficie de carrera larga

El TYSM11-S es un módulo de motor lineal mediano construido con guías dobles montadas en superficie, diseñado para aplicaciones eficientes de automatización de cargas ligeras a medias.
Con un ancho de carrocería de 115 mm, esta unidad ofrece una carrera máxima de 3780 mm, una Velocidad máxima de 2000 mm/s y una aceleración máxima de 2 G, lo que permite un movimiento lineal de largo recorrido rápido y sensible. Proporciona un empuje continuo de 152 N y soporta una carga máxima de 25 kg a 0,5 m/s y condiciones de funcionamiento de 0,5 G. El diseño de guía doble montado en superficie reduce la fricción al mismo tiempo que mantiene un movimiento estable y una precisión de posicionamiento constante, lo que lo hace adecuado para sistemas de escaneo, manipulación de materiales y equipos automatizados de tamaño mediano. Admite diseños de instalación flexibles y una integración perfecta con sistemas de control de movimiento estándar.

Correo electrónico: [email protected]
Consúltenos
ANTERIOR:Módulo de motor lineal medio de alto empuje y recorrido largo
SIGUIENTE:Módulo de motor lineal mediano de carro pesado y doble guía

  • Parámetro-1

    Ancho del cuerpo 115mm
    Velocidad máxima 2000 mm/s
    Empuje continuo 152N
    Carrera máxima 3780 mm
    Aceleración máxima 2G
    Carga máxima 25 kg (0,5 m/s, 0,5 G)


    Parámetro-2

    Instalación horizontal A B C Instalación en pared A B C
    v=0,5 m/s
    a=5m/s²     		18 kilos 229 116 120 v=0,5 m/s
    a=5m/s²     		15 kilos 134 129 254
    20kg 197 100 103 18 kilos 101 97 191
    25 kilos 140 71 73 20kg 84 81 160
    v=0,8 m/s
    a=8m/s²     		12kg 225 154 144 v=0,8 m/s
    a=8m/s²     		11 kilos 145 185 227
    14kg 183 128 117 13 kilos 114 145 178
    16 kilos 152 108 97 15 kilos 91 116 142
    v=1m/s
    a=10m/s²     		9 kilos 249 185 172 v=1m/s
    a=10m/s²     		8 kilos 184 272 267
    11 kilos 193 146 133 10 kilos 136 201 197
    13 kilos 153 119 106 12kg 104 154 151
    v=1,5 m/s
    a=15m/s²     		7 kilos 176 147 150 v=1,5 m/s
    a=15m/s²     		7 kilos 106 196 194
    8 kilos 145 125 124 8 kilos 87 160 161
    9 kilos 122 108 103 9 kilos 71 133 136
    v=2.0m/s
    a=20m/s²     		5 kilos 66 114 66 v=2.0m/s
    a=20m/s²     		5 kilos 42 104 98
    6 kilos 46 82 45 6 kilos 27 68 64
    7 kilos 30 57 30 7 kilos 16 42 39

    Momento de carga estática:

    Artículo Valor (Unidad: N.m)
    MI 358
    diputado 358
    señor 1844

    Los valores de torsión que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente respetando las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

    Parámetro-3


    Parámetro-4

    Parámetros Carrera T=60mm Carrera T=120mm Carrera T=180mm Carrera T=240mm Carrera T=300mm Carrera T=360mm Carrera T=420mm Carrera T=480mm Carrera T=540mm Carrera T=600 mm Carrera T=660 mm Carrera T=720mm Carrera T=780mm Carrera T=840mm Carrera T=900mm Carrera T=960 mm Carrera T=1020mm Carrera T=1080mm Carrera T=1140mm Carrera T=1200mm Carrera T=1260 mm
    K 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24
    N 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    Largo (mm) 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476
    Peso del módulo (kg) 7.5 8.3 9 9.8 10.5 11.3 12 12.8 13.5 14.3 15 15.8 16.5 17.3 18 18.8 19.5 20.3 21 21.8 22.5

    Parámetros Carrera T=1320mm Carrera T=1380mm Carrera T=1440mm Carrera T=1500mm Carrera T=1560mm Carrera T=1620mm Carrera T=1680mm Carrera T=1740mm Carrera T=1800mm Carrera T=1860mm Carrera T=1920mm Carrera T=1980mm Carrera T=2040mm Carrera T=2100mm Carrera T=2160 mm Carrera T=2220 mm Carrera T=2280 mm Carrera T=2340mm Carrera T=2400mm Carrera T=2460 mm Carrera T=2520mm
    K 26 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46
    N 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22
    Largo (mm) 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736
    Peso del módulo (kg) 23.3 24 24.8 25.5 26.3 27 27.8 28.5 29.3 30 30.8 31.5 32.3 33 33.8 34.5 35.3 36 36.8 37.5 38.3

    Parámetros Carrera T=2580mm Carrera T=2640 mm Carrera T=2700mm Carrera T=2760 mm Carrera T=2820mm Carrera T=2880mm Carrera T=2940mm Carrera T=3000mm Carrera T=3060mm Carrera T=3120mm Carrera T=3180mm Carrera T=3240mm Carrera T=3300mm Carrera T=3360mm Carrera T=3420mm Carrera T=3480mm Carrera T=3540mm Carrera T=3600mm Carrera T=3660 mm Carrera T=3720mm Carrera T=3780mm
    K 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Largo (mm) 2796 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Peso del módulo (kg) 39 39.8 40.5 41.3 42 42.8 43.5 44.3 45 45.8 46.5 47.3 48 48.8 49.5 50.3 51 51.8 52.5 53.3 54

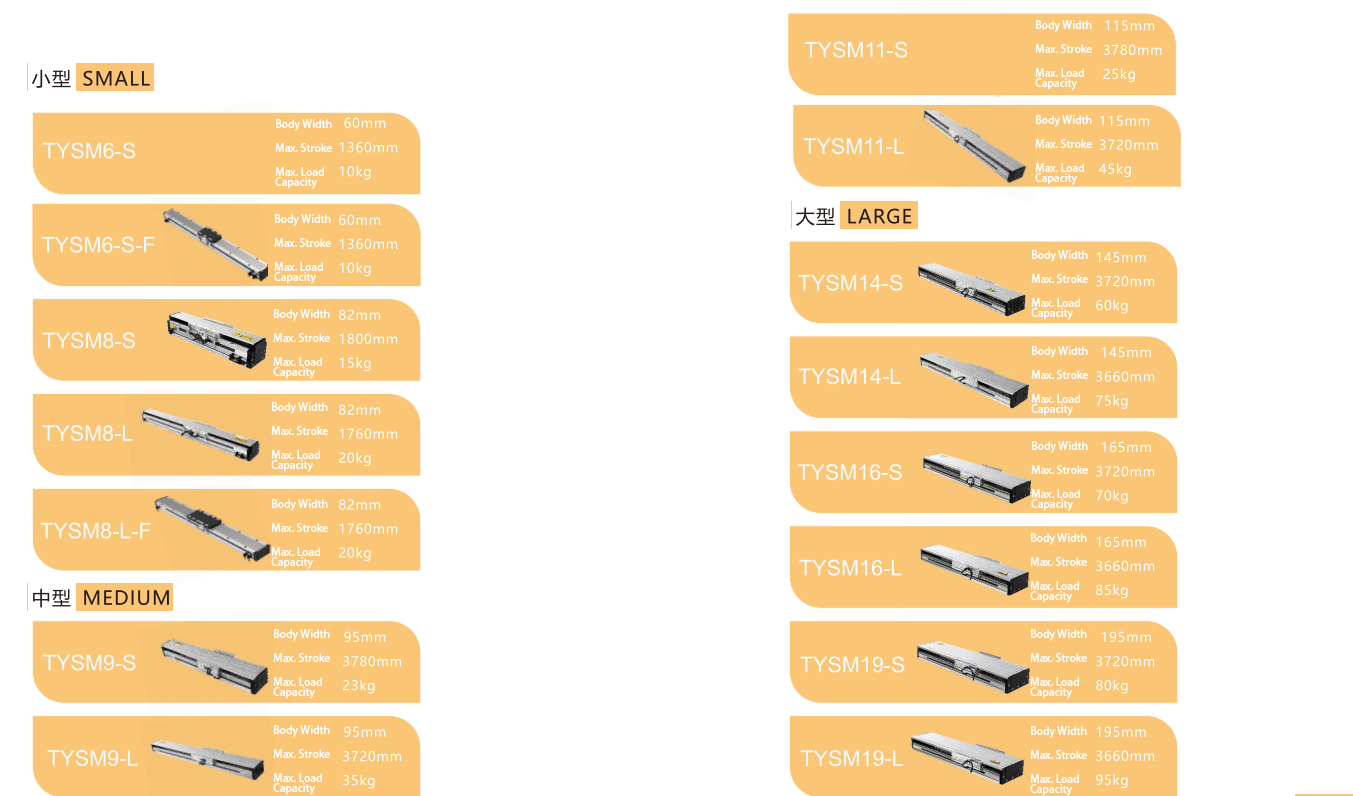

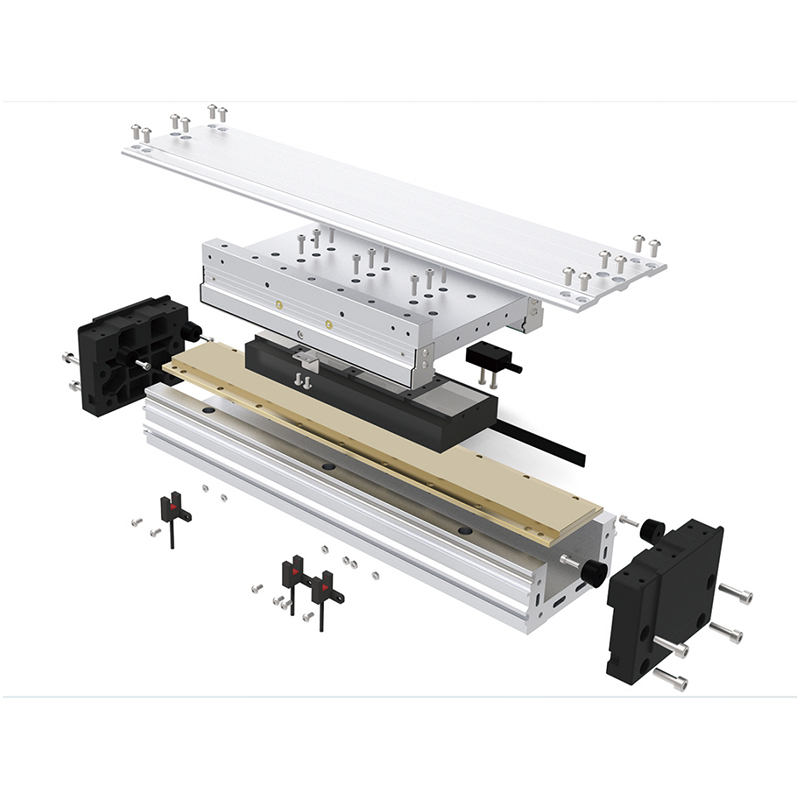

  • Descripción general de los módulos lineales

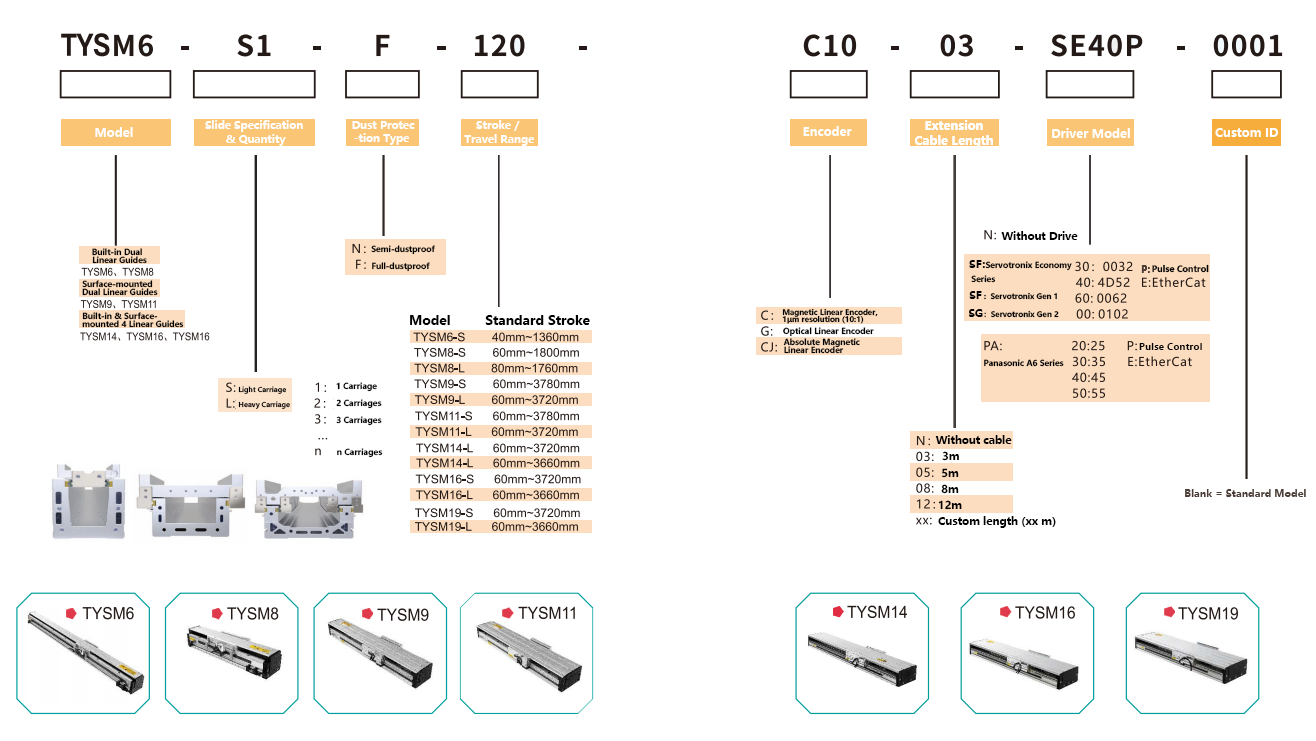

    Descripción del modelo

=
