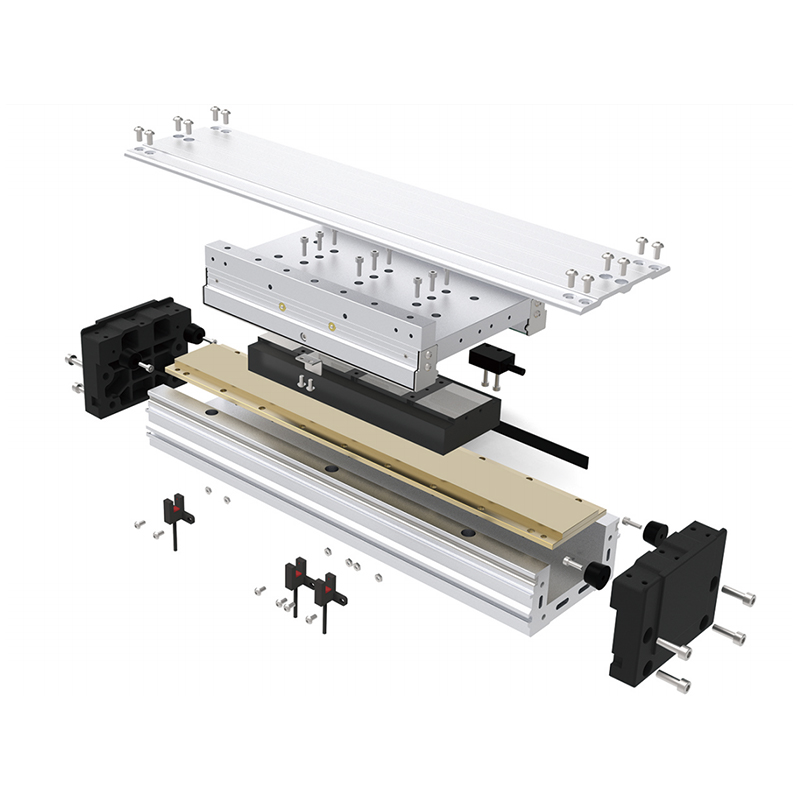

Módulo de motor lineal mediano de carro pesado y doble guía

El TYSM9-L es un módulo de motor lineal de servicio mediano con rieles dobles montados en superficie y un carro de carga pesada, diseñado específicamente para tareas de automatización de carga media estables y de carrera larga.
Con un ancho de carrocería de 95 mm, esta unidad ofrece una carrera máxima de 3720 mm, una Velocidad máxima de 2000 mm/s y una aceleración máxima de 2 G, lo que admite un movimiento lineal de alta respuesta en rangos de recorrido extendidos. Proporciona un empuje continuo de 147 N y soporta una carga máxima de 35 kg a 0,5 m/s y condiciones de funcionamiento de 0,5 G. El sistema de doble riel montado en superficie, combinado con el carro de alta resistencia, mejora la rigidez estructural, la estabilidad del movimiento y la consistencia del posicionamiento, lo que lo hace ideal para transferencia de materiales, líneas de ensamblaje automatizadas y maquinaria industrial de tamaño mediano. Admite configuraciones de montaje flexibles y se integra perfectamente con los sistemas de control de movimiento estándar.

Correo electrónico: [email protected]
Consúltenos
ANTERIOR:Módulo de motor lineal mediano de carril dual montado en superficie de carrera larga
SIGUIENTE:Módulo de motor lineal mediano de doble guía montado en superficie

  • Parámetro-1

    Ancho del cuerpo 95mm
    Velocidad máxima 2000 mm/s
    Empuje continuo 147N
    Carrera máxima 3720 mm
    Aceleración máxima 2G
    Carga máxima 35 kg (0,5 m/s, 0,5 G)


    Parámetro-2

    Instalación horizontal A B C Instalación en pared A B C
    v=0,5 m/s
    a=5m/s²     		15 kilos 1353 476 564 v=0,5 m/s
    a=5m/s²     		15 kilos 538 549 1292
    25 kilos 771 271 321 20kg 388 399 931
    35 kilos 521 184 217 25 kilos 297 309 714
    v=0,8 m/s
    a=8m/s²     		10 kilos 1283 636 684 v=0,8 m/s
    a=8m/s²     		10 kilos 662 752 1242
    20kg 602 300 321 15 kilos 422 483 791
    30kg 375 188 200 20kg 302 349 566
    v=1m/s
    a=10m/s²     		13 kilos 766 438 451 v=1m/s
    a=10m/s²     		8 kilos 682 882 1254
    18 kilos 534 307 314 12 kilos 436 569 804
    23kg 403 232 237 17 kilos 292 386 539
    v=1,5 m/s
    a=15m/s²     		8 kilos 630 559 485 v=1,5 m/s
    a=15m/s²     		8 kilos 368 700 747
    10 kilos 491 440 377 10 kilos 285 548 585
    12 kilos 398 360 305 12 kilos 229 446 477
    v=2.0m/s
    a=20m/s²     		5 kilos 518 705 479 v=2.0m/s
    a=20m/s²     		5 kilos 344 934 664
    6 kilos 422 581 391 6 kilos 279 767 544
    7 kilos 354 492 327 7 kilos 233 647 459

    Momento de carga estática:

    Artículo Valor (Unidad: N.m)
    MI 1742
    diputado 1742
    señor 2442

    Los valores de torsión que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente respetando las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

    Parámetro-3


    Parámetro-4

    Parámetros Carrera T=60mm Carrera T=120mm Carrera T=180mm Carrera T=240mm Carrera T=300mm Carrera T=360mm Carrera T=420mm Carrera T=480mm Carrera T=540mm Carrera T=600 mm Carrera T=660 mm Carrera T=720mm Carrera T=780mm Carrera T=840mm Carrera T=900mm Carrera T=960 mm Carrera T=1020mm Carrera T=1080mm Carrera T=1140mm Carrera T=1200mm Carrera T=1260 mm
    K 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
    N 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
    Largo (mm) 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476 1536
    Peso del módulo (kg) 7.6 8.3 8.9 9.6 10.2 10.9 11.5 12.2 12.8 13.5 14.1 14.8 15.4 16.1 16.7 17.4 18 18.7 19.3 20 20.6

    Parámetros Carrera T=1320mm Carrera T=1380mm Carrera T=1440mm Carrera T=1500mm Carrera T=1560mm Carrera T=1620mm Carrera T=1680mm Carrera T=1740mm Carrera T=1800mm Carrera T=1860mm Carrera T=1920mm Carrera T=1980mm Carrera T=2040mm Carrera T=2100mm Carrera T=2160 mm Carrera T=2220 mm Carrera T=2280 mm Carrera T=2340mm Carrera T=2400mm Carrera T=2460 mm Carrera T=2520mm
    K 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46 46
    N 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22
    Largo (mm) 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736 2796
    Peso del módulo (kg) 21.3 21.9 22.6 23.2 23.9 24.5 25.2 25.8 26.5 27.1 27.8 28.4 29.1 29.7 30.4 31 31.7 32.3 33 33.6 34.3

    Parámetros Carrera T=2580mm Carrera T=2640 mm Carrera T=2700mm Carrera T=2760 mm Carrera T=2820mm Carrera T=2880mm Carrera T=2940mm Carrera T=3000mm Carrera T=3060mm Carrera T=3120mm Carrera T=3180mm Carrera T=3240mm Carrera T=3300mm Carrera T=3360mm Carrera T=3420mm Carrera T=3480mm Carrera T=3540mm Carrera T=3600mm Carrera T=3660 mm Carrera T=3720mm
    K 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Largo (mm) 2856 2916 2976 3036 3096 3156 3216 3276 3336 3396 3456 3516 3576 3636 3696 3756 3816 3876 3936 3996
    Peso del módulo (kg) 34.9 35.6 36.2 36.9 37.5 38.2 38.8 39.5 40.1 40.8 41.4 42.1 42.7 43.4 44 44.7 45.3 46 46.6 47.3

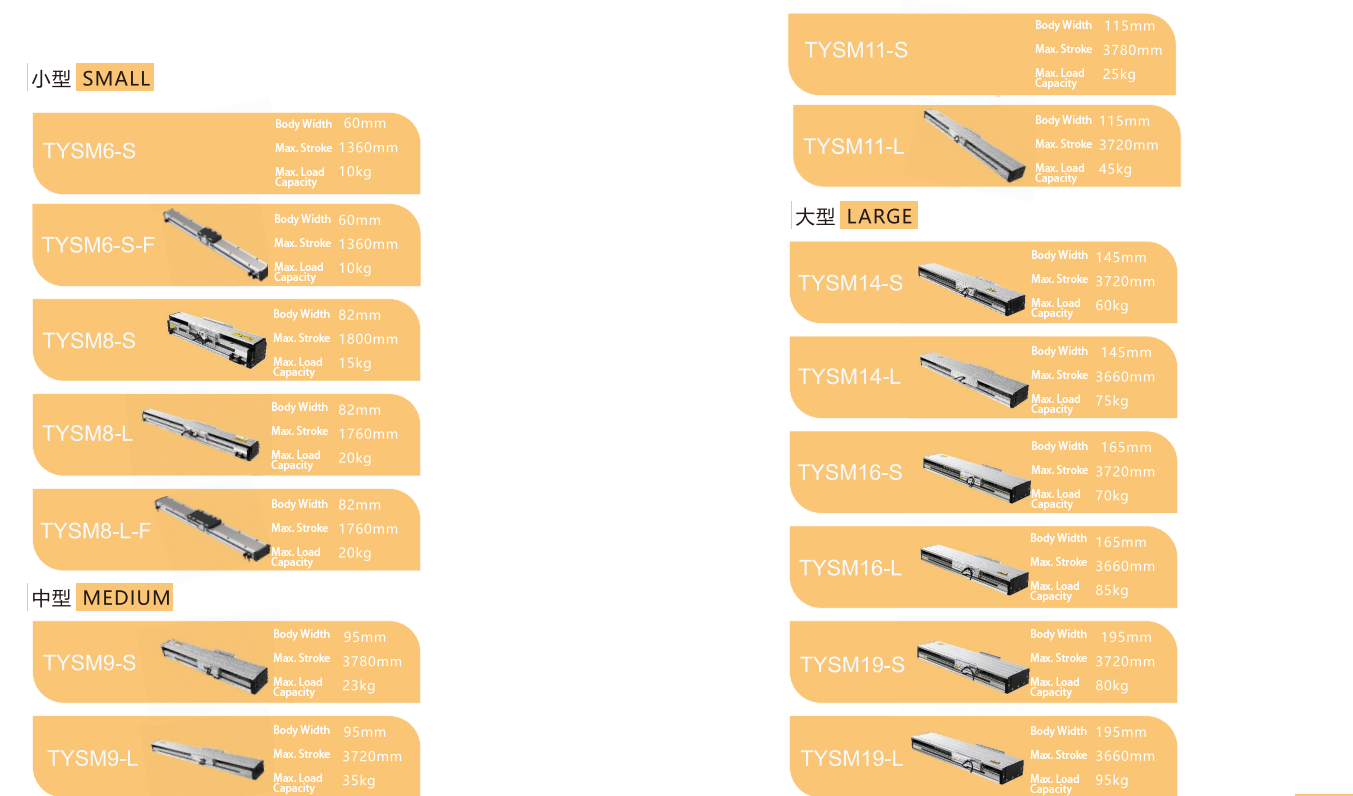

  • Descripción general de los módulos lineales

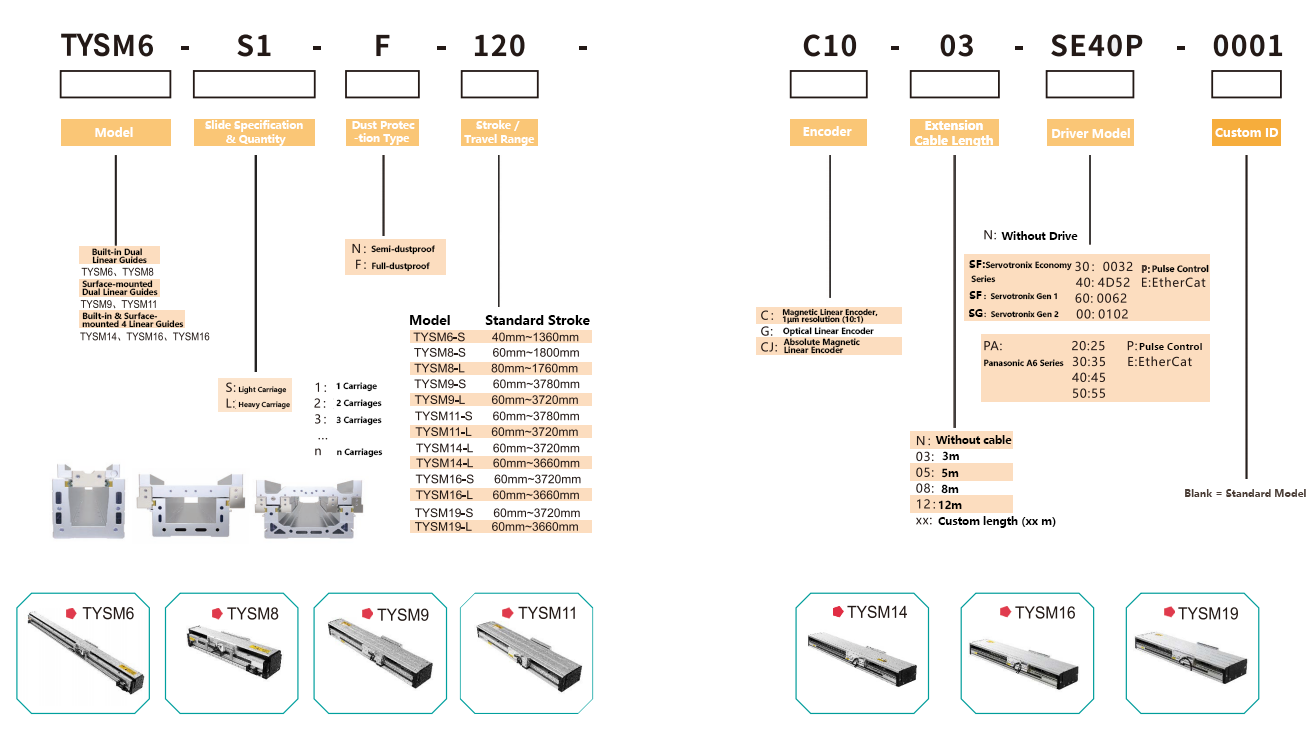

    Descripción del modelo

=
