Módulo de motor lineal mediano de doble guía montado en superficie

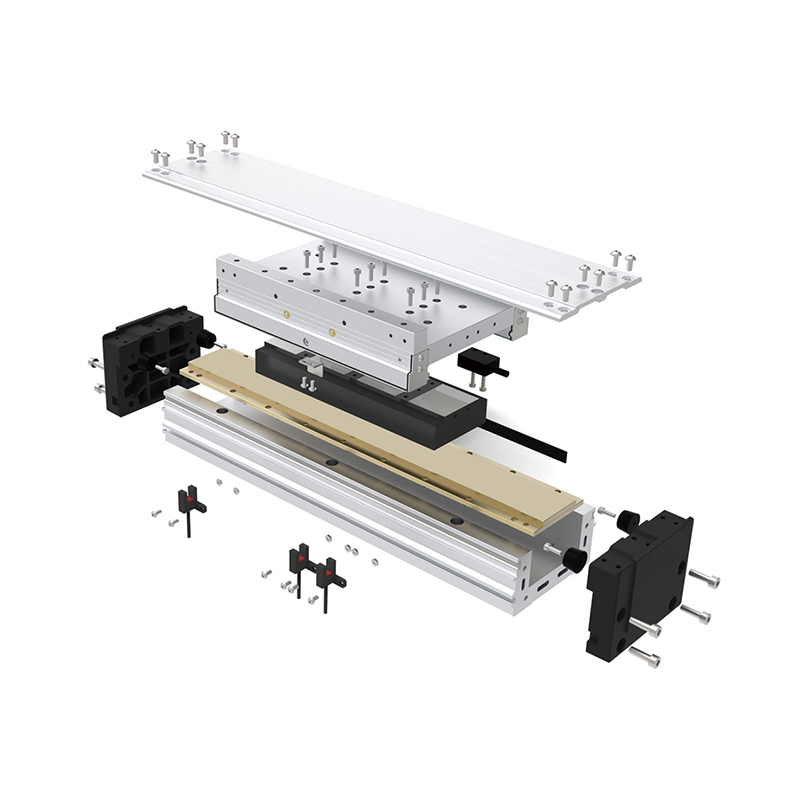

El TYSM9-S es un módulo de motor lineal mediano con guías dobles montadas en superficie y un carro liviano, diseñado para aplicaciones de automatización de carga liviana a media de alta eficiencia.
Con un ancho de carrocería de 95 mm, este módulo ofrece una impresionante carrera máxima de 3780 mm, una Velocidad máxima de 2000 mm/s y una aceleración máxima de 2 G, lo que permite un movimiento lineal de largo recorrido rápido y de alta respuesta. Ofrece un empuje continuo de 110 N y soporta una carga máxima de 23 kg en condiciones de 0,5 m/s y 0,5 G. La estructura de doble guía montada en superficie y el carro liviano garantizan una baja fricción, un funcionamiento suave y una precisión de posicionamiento estable, lo que lo hace ideal para manipulación de materiales, sistemas de escaneo y equipos automatizados de tamaño mediano. Ofrece instalación flexible y compatibilidad total con sistemas de control estándar para una integración perfecta.

Correo electrónico: [email protected]
Consúltenos
ANTERIOR:Módulo de motor lineal mediano de carro pesado y doble guía
SIGUIENTE:No hay siguiente artículo

  • Parámetro-1

    Ancho del cuerpo 95mm
    Velocidad máxima 2000 mm/s
    Empuje continuo 110N
    Carrera máxima 3780 mm
    Aceleración máxima 2G
    Carga máxima 23 kg (0,5 m/s, 0,5 G)


    Parámetro-2

    Instalación horizontal A B C Instalación en pared A B C
    v=0,5 m/s
    a=5m/s²     		18 kilos 289 147 138 v=0,5 m/s
    a=5m/s²     		12kg 207 220 432
    20kg 251 128 120 15 kilos 153 163 320
    23kg 207 105 99 18 kilos 117 125 245
    v=0,8 m/s
    a=8m/s²     		10 kilos 353 245 210 v=0,8 m/s
    a=8m/s²     		10 kilos 192 263 323
    12kg 283 200 168 12kg 151 206 253
    15 kilos 212 154 126 14 kilos 121 166 204
    v=1m/s
    a=10m/s²     		8 kilos 357 280 232 v=1m/s
    a=10m/s²     		7 kilos 253 399 391
    10 kilos 273 218 177 9 kilos 185 292 286
    12kg 217 177 141 11kg 142 223 219
    v=1,5 m/s
    a=15m/s²     		6 kilos 310 269 231 v=1,5 m/s
    a=15m/s²     		6 kilos 188 378 297
    7 kilos 257 226 192 7 kilos 155 315 245
    8 kilos 217 194 163 8 kilos 129 267 206
    v=2.0m/s
    a=20m/s²     		4 kilos 205 289 203 v=2.0m/s
    a=20m/s²     		4 kilos 138 385 332
    5 kilos 153 224 151 5 kilos 102 284 240
    6 kilos 119 181 117 6 kilos 77 217 183

    Momento de carga estática:

    Artículo Valor (Unidad: N.m)
    MI 358
    diputado 358
    señor 1526

    Los valores de torsión que se muestran en la tabla representan el centro de gravedad.
    La vida útil garantizada es de 10.000 km cuando el producto se utiliza normalmente respetando las especificaciones del catálogo.
    Las especificaciones estándar no se aplican al uso invertido montado en el techo. Comuníquese con nuestro equipo de ventas para obtener más detalles si es necesario.

    Parámetro-3


    Parámetro-4

    Parámetros Carrera T=60mm Carrera T=120mm Carrera T=180mm Carrera T=240mm Carrera T=300mm Carrera T=360mm Carrera T=420mm Carrera T=480mm Carrera T=540mm Carrera T=600 mm Carrera T=660 mm Carrera T=720mm Carrera T=780mm Carrera T=840mm Carrera T=900mm Carrera T=960 mm Carrera T=1020mm Carrera T=1080mm Carrera T=1140mm Carrera T=1200mm Carrera T=1260 mm
    K 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24
    N 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11
    Largo (mm) 280 340 400 460 520 580 640 700 760 820 880 940 1000 1060 1120 1180 1236 1296 1356 1416 1476
    Peso del módulo (kg) 6.4 7.1 7.7 8.4 9 9.7 10.3 11 11.6 12.3 12.9 13.6 14.2 14.9 15.5 16.2 16.8 17.5 18.1 18.8 19.4

    Parámetros Carrera T=1320mm Carrera T=1380mm Carrera T=1440mm Carrera T=1500mm Carrera T=1560mm Carrera T=1620mm Carrera T=1680mm Carrera T=1740mm Carrera T=1800mm Carrera T=1860mm Carrera T=1920mm Carrera T=1980mm Carrera T=2040mm Carrera T=2100mm Carrera T=2160 mm Carrera T=2220 mm Carrera T=2280 mm Carrera T=2340mm Carrera T=2400mm Carrera T=2460 mm Carrera T=2520mm
    K 26 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44 46
    N 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22
    Largo (mm) 1536 1596 1656 1716 1776 1836 1896 1956 2016 2076 2136 2196 2256 2316 2376 2436 2496 2556 2616 2676 2736
    Peso del módulo (kg) 20.1 20.7 21.4 22 22.7 23.3 24 24.6 25.3 25.9 26.6 27.2 27.9 28.5 29.2 29.8 30.5 31.1 31.8 32.4 33.1

    Parámetros Carrera T=2580mm Carrera T=2640 mm Carrera T=2700mm Carrera T=2760 mm Carrera T=2820mm Carrera T=2880mm Carrera T=2940mm Carrera T=3000mm Carrera T=3060mm Carrera T=3120mm Carrera T=3180mm Carrera T=3240mm Carrera T=3300mm Carrera T=3360mm Carrera T=3420mm Carrera T=3480mm Carrera T=3540mm Carrera T=3600mm Carrera T=3660 mm Carrera T=3720mm Carrera T=3780mm
    K 46 48 48 50 50 52 52 54 54 56 56 58 58 60 60 62 62 64 64 66 66
    N 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32
    Largo (mm) 27996 28596 29196 29796 30396 30996 31596 32196 32796 33396 33996 34596 35196 35796 36396 36996 37596 38196 38796 39396 39996
    Peso del módulo (kg) 33.7 34.4 35 35.7 36.3 37 37.6 38.3 38.9 39.6 40.2 40.9 41.5 42.2 42.8 43.5 44.1 44.8 45.4 46.1 46.7
